在工业自动化设备、智能传动设备量产应用中，传统有刷电机调速方案存在磨损大、精度低、环境适应性差等痛点，无刷直流电机凭借高效率、长寿命、低噪音等优势，已成为工业精密传动场景的主流选择。本文面向行业研发工程师，完整拆解STM32F103 主控 + BLDC 无刷电机精密调速系统全套落地方案，从硬件搭建、算法开发、抗干扰优化到性能实测全流程讲解，具备极强工程落地实用性。
一、整体硬件架构搭建

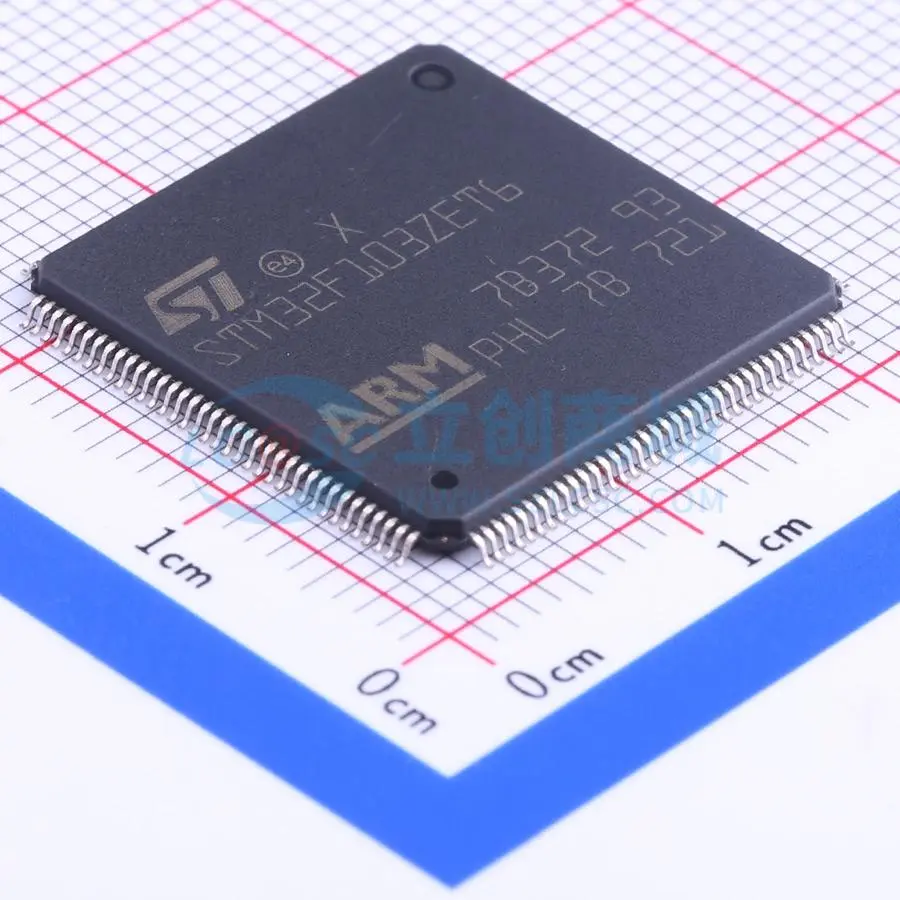

本系统以STM32F103ZET6为主控核心搭建最小控制系统，集成电源稳压电路、8MHz 外部晶振电路、手动复位电路与串口下载调试电路，满足工业现场低成本、高稳定控制需求。

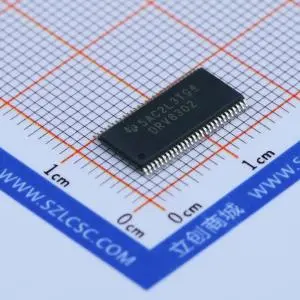

驱动单元选用DRV8302 三相无刷电机专用驱动芯片，选型核心原因：芯片支持最大 2.3A 峰值驱动电流，内置过流、过压、过热多重硬件保护，兼容宽电压输入，适配工业高低压供电环境，可直接匹配中大功率工业无刷电机运行需求。
传感采集单元采用标准化工业级器件：位置检测采用三相霍尔位置传感器，精准捕捉电机转子相位；电流采集选用 ACS712 线性电流传感器，实时监测母线运行电流；电压采集采用精密电阻分压模块，实时采集输入母线电压，全方位实现电机运行状态闭环监测。整套硬件架构精简高效，适配中小型工业传动设备集成开发。
二、核心软件算法详细实现
- FOC 磁场定向控制算法整体实现流程分为转子位置解算、电流 Clark/Park 坐标变换、电流闭环调节、反 Park 逆变换四大步骤，通过精准解算转子实时角度，实现定子电流与转子磁场精准正交，最大化电机输出转矩，彻底解决传统方波驱动转矩脉动大的问题。
- SVPWM 空间矢量脉宽调制技术依托 STM32 高级定时器生成六路互补 PWM 波，通过空间矢量合成逻辑优化电压输出波形，降低电机运行谐波损耗，提升调速平滑度，有效延长电机与驱动设备使用寿命。
- PID 参数自整定方案本文采用继电器反馈自整定法，无需人工反复调试参数。通过系统自动施加阶跃扰动，采集电机转速波动曲线，自动计算系统临界比例度与临界周期，快速整定转速环、电流环 PID 最优参数，大幅缩短项目调试周期，适配不同负载工况快速适配。
三、工业场景专属抗干扰优化方案
工业现场存在强电磁辐射、电网电压骤升骤降等恶劣工况，本文配套软硬双重防护方案。
硬件层面：在系统电源输入端设计 π 型 LC 滤波电路，滤除电网高频杂波；电机动力线与信号线分开布线，信号端口增加磁珠滤波，抑制电磁串扰。
软件层面：内置独立看门狗计时器，程序异常死机自动重启恢复运行；采用多组数据连续采样 + 均值校验算法，剔除异常采样数据，同时增设电压波动阈值保护逻辑，电压超出安全区间自动降速防护。
四、系统整机性能实测数据
本次测试分为负载工况测试与高温环境测试，严格对标工业精密传动使用标准：
- 负载突变测试：电机从空载瞬间切换至满载工况，系统转速阶跃响应时间 **≤50ms**，动态调节速度满足工业高速启停需求；
- 稳态精度测试：恒定负载持续运行状态下，转速稳态控制误差 **≤±0.1%**，调速精度远超常规民用调速系统；
- 高温环境测试：在 60℃工业高温环境连续运行 72 小时，系统无丢步、无失控现象，转速波动始终控制在标准范围内，环境适配性优异。
五、方案落地与博雪产品业务结合
本文所研发的全套精密调速技术方案，可直接适配博雪自研BLDC-C-2418-DG 无刷电机控制器，完成底层技术到终端成品的无缝对接。该套设计思路已同步应用于博雪工业自动化传动整体解决方案，可广泛应用于包装机械、输送设备、精密加工设备等下游领域，助力客户快速完成高精度电机控制项目开发。
