SPM-C-AC300-DG | 导轨式 单相电机调速器 支持RS485/模拟量/电位器控制 可替代精研SK/SKB/DB/DK/DT系列
SPM-C-AC300-DG | 导轨式 单相电机调速器 支持RS485/模拟量/电位器控制 可替代精研SK/SKB/DB/DK/DT系列
-
自动化输送线、分拣线、装配线的速度精准控制，适配SS22分体式调速器原有安装工位；
-
包装、贴标、绕线、点胶等节拍类设备，支持多段速切换与快速停机，匹配工艺需求；
-
实验检测装置、工装夹具驱动，可通过电位器微调或PLC联动实现精准控速；
-
需替换精研SK、SKB、DB、DK、DT系列的存量设备升级改造，无需整体更换电机与控制系统，降低改造成本。
点击“立即咨询”，获取详细报价表和技术支持！！
注：因产品种类过多，无法全部列出。电机有不同功率和扭矩，编码器也分为单圈、多圈、绝对值、增量式、数据位数、磁编、光编。控制器又分不同功率，支持不同通讯协议，以上可以组合出很多不同套装。
如有其他未列出需求，请联系销售，我们会为您准备相对的商品。
商品详情

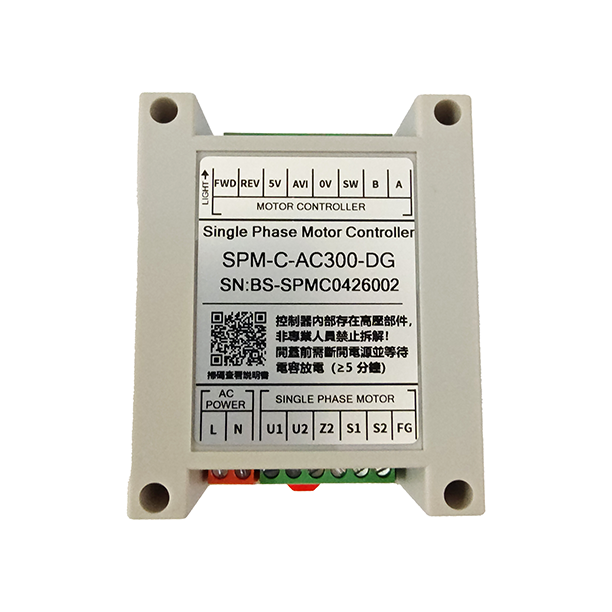

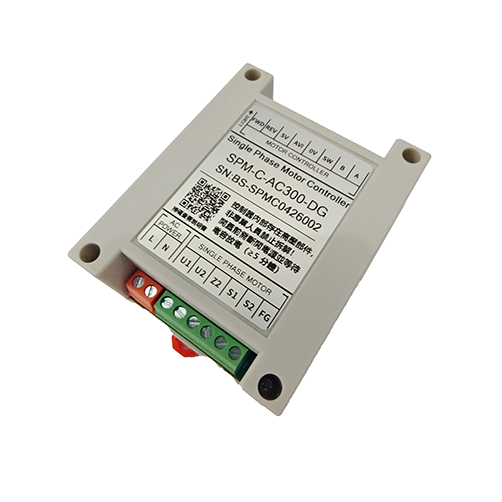

SPM-C-AC300-DG | 导轨式 单相电机调速器
支持RS485/模拟量/电位器控制
●特点
- 采用 MCU 数字控制技术，负载稳定情况转速控制精度±5RPM
- 多维控制模式，适配全场景需求
- 导轨式+分体式设计，安装维护更高效
- 多重安全防护，延长设备寿命
- 开关操作，外接按钮、开关、PLC 控制.
- 支持RS485/模拟量/电位器控制
●规格参数表
型号 | SPM-C-AC300-DG |
安装方式 | 导轨式 |
输入电压 | AC 110V-220V 50Hz/60Hz |
通用电机类型 | 单相交流调速单机 |
启动电容 | 外置电容 |
运动控制功能 | 外接开关运转控制、调速、485 通讯 |
速度调节模式 | 电位器、模拟量（DC 0-5V；DC 0-10V）、485 通讯 |
调速范围 | 50Hz 为 0-1400rpm；60Hz 为 0-1680rpm |
使用环境 | 环境温度：-10℃ – +55℃（无结冰），环境湿度：85%以下（无结露） |
●接线说明

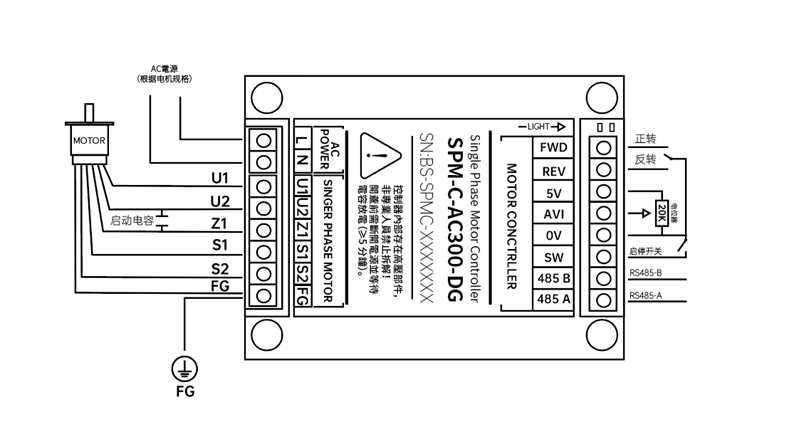

外部电位器控制接线

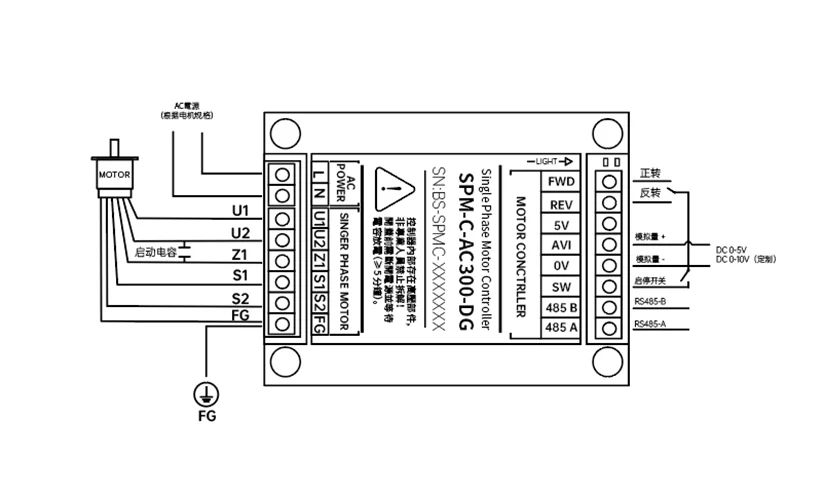

外部模拟量控制接线

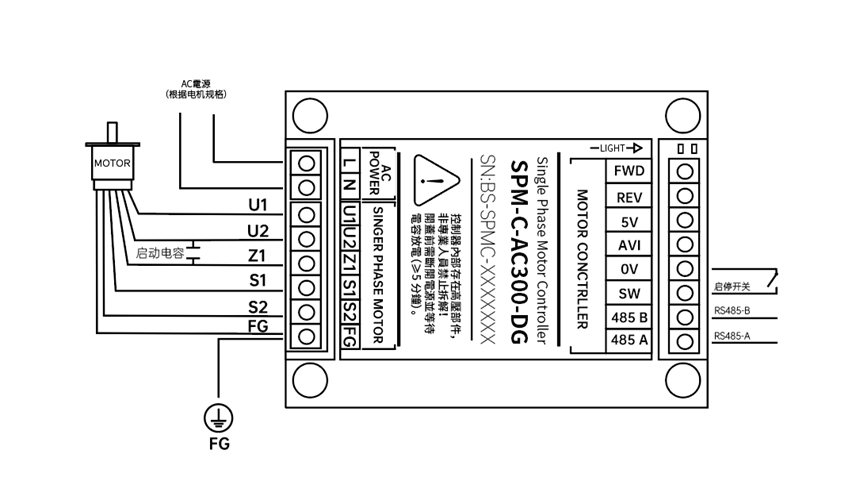

RS485控制接线
端口说明
端子名称 | 端子说明 | 端子名称 | 端子说明 |
L | 电源接口 | FWD | 电机正转接口 |
N | 电源接口 | REV | 电机反转接口 |
U1 | 电机连接线U1 | 5V | 5V 供电 |
U2 | 电机连接线U2 | AVI | 模拟量和电位器输入口 |
Z1 | 电机连接线Z1 | 0V | 主板 GND/COM 口 |
S1 | 旋变测速器S1 | SW | 电机启停开关IO |
S2 | 旋变测速器S2 | 485 A | RS485 A |
FG | 地线接口 | 485 B | RS485 B |
◆ 485 通讯说明
参数类别 | 参数地址 | 参数值 | 功能说明 | |
写控制命令 | 0000H | 0 | 电机控制模式 | 0:外部端口控制，出厂默认控制方式，可通过485修改。 |
4 | 4:RS485控制（modbus-RTU）。 | |||
0001H | 0-1680 | 电机转速设置，最小单位：1r/min。 转速值小于120r/min，电机停止。 当电源频率为50Hz，最大允许转速值设置为1400r/min， 当电源频率为60Hz，最大允许转速值设置为1680r/min。 | ||
0002H | 0 | 停止 | ||
1 | 正转 | |||
2 | 反转 | |||
8 | 故障复位 | |||
0003H | 1-255 | 从站地址 默认1，可通过485修改，修改完后需断电重启。 | ||
读状态命令 | 0004H | 0 | 电机停机中 | |
1 | 电机正转中 | |||
2 | 电机反转中 | |||
0005H | 0 | 无故障 | ||
1 | 参数错误 | |||
3 | 堵转过载错误 | |||

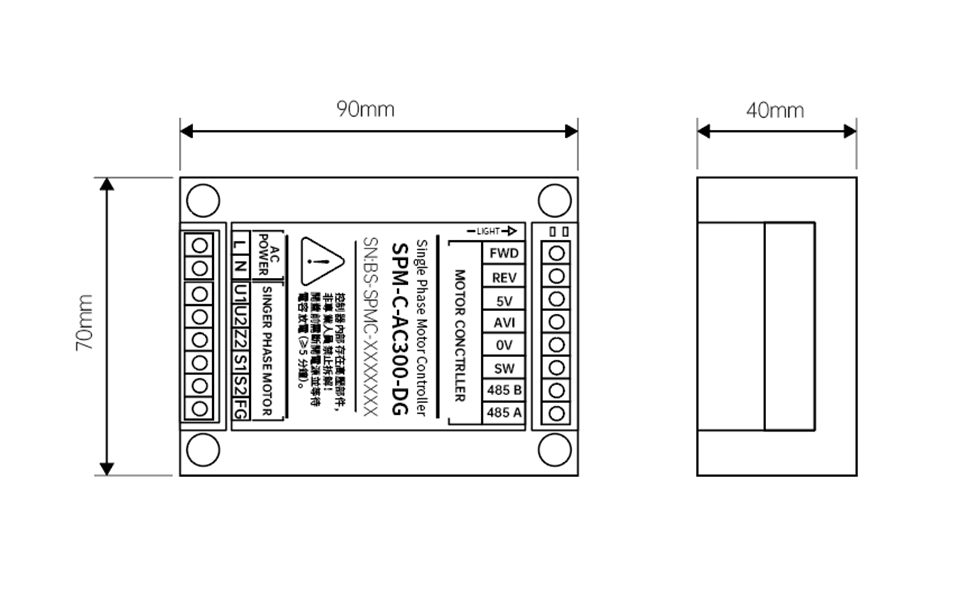

●驱动器尺寸图
●使用须知
- 请勿在爆炸性环境、易燃性气体环境、腐蚀性环境以及容易沾上水的场所或可燃物周围使用。
- 避免连续振动、过度冲击。
- 电机在正常运转状态下，有时电机外壳表面的温度可能会超过70℃，
- 因此在可能触及电机的使用环境下请加贴右图所示警告标志。
- 请务必将接地端子接地。
- 安装、连接、检查等作业须由专业技术人员进行。
- 请勿在通电状态下进行移动，安装和检查作业。请切断电源后再进行作业，否则有可能引起触电.
