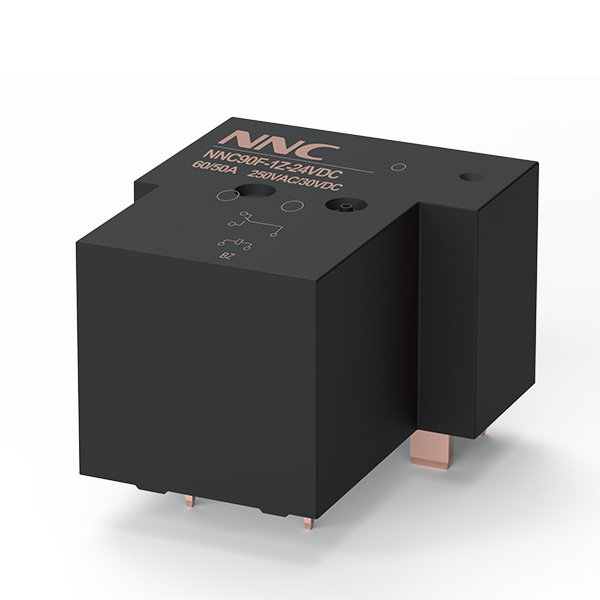

NNC90F | 高压交流继电器

欣大电气 NNC90F 电磁继电器采用 50A 触点切换设计，额定负载 50A 250VAC，分断电寿命达 2 万次（50A）/1 万次（60A），机械耐久性 500 万次，适用于新能源高负载场景。产品线圈与触点间耐压 AC2500V，触点间耐压 AC1800V，绝缘电阻＞100MΩ，耐冲击电压 4kV，动作时间≤20ms，释放时间≤15ms，适应 – 40~+70℃环境。提供密封型 / 防焊剂型结构，1H 常开触点设计，外形尺寸 32.2×27.4×19.4mm，重量约 30g，符合 RoHS 环保标准，支持 12/24VDC 线圈电压，广泛应用于新能源汽车电池控制、储能电站电力切换、光伏逆变器保护及充电桩系统，附新能源场景适配技术参数与安装图纸。

点击“立即咨询”，获取详细报价表和技术支持！！

商品详情

产品特点

50A触点切换能力
线圈与触点间介质耐压2500V
密封型和防焊剂型可供选择
UL绝缘等级: F级
环保产品(符合RoHS)

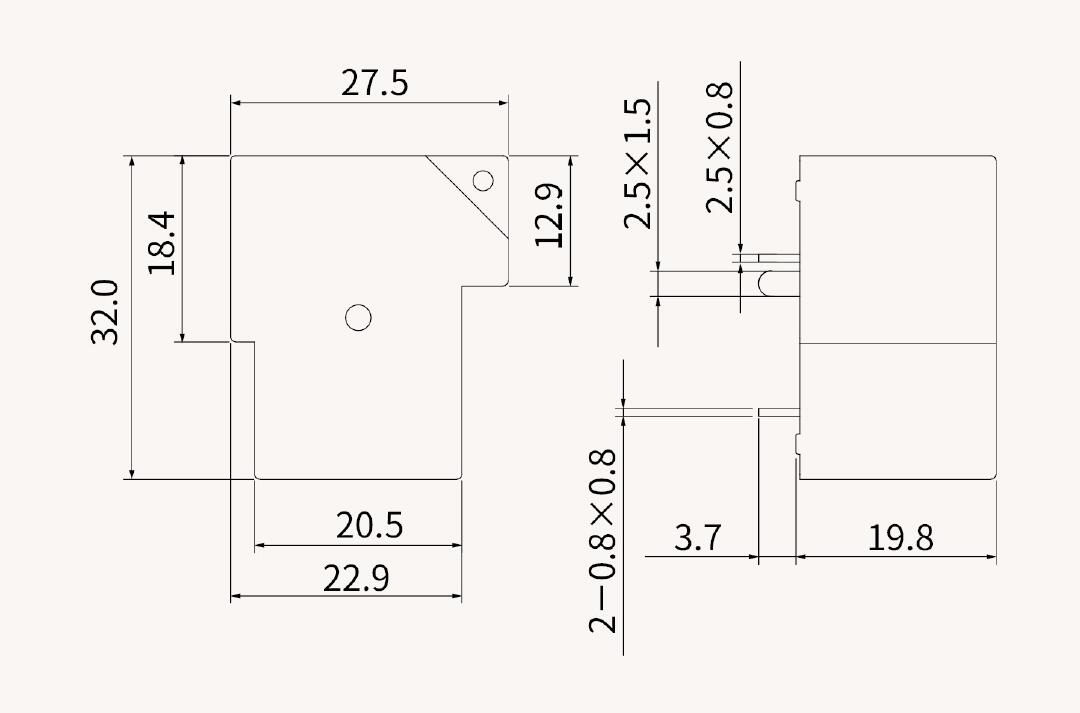

外形尺寸(32.2×27.4×19.4) mm

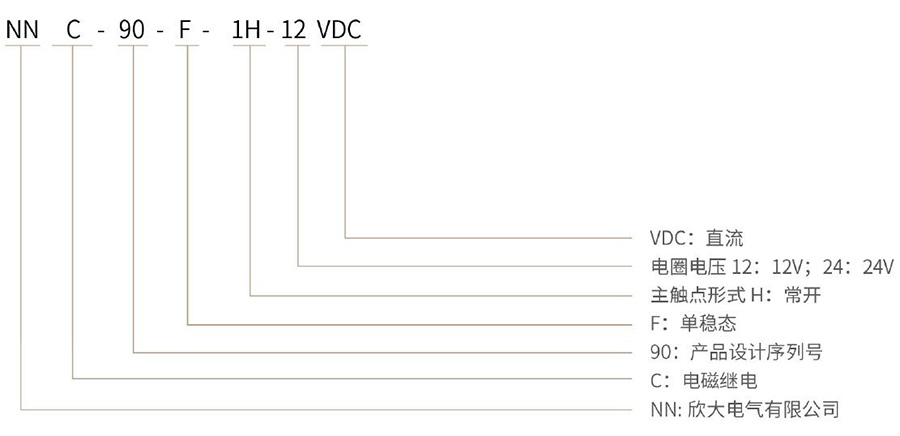

产品型号说明

主要技术参数

主触点参数

结构	H
触点材料	银铜合金
接触电阻	≤100mΩ(6VDC,1A)
接触压降	/
额定负载	50A 250VAC
短路电流	/
额度电流	50A
切换电寿命	/
冲击电寿命	/
分断电寿命	50A/ 250VAC 2万次
	60A/ 250VAC 1万次
	/
	/
	/
最小负载电流	6V, 1A
机械耐久性	500万次(0.1秒通0.1秒断)

辅助触点参数

结构	/
接触电阻	/
额定负载	/
切换电寿命	/

线圈参数

额定电压(Vd.c.)	12	24	12	24
动作电压(Vd.c.)	≤9	≤18	≤9	≤18
工作电压(Vd.c.)	9~ 16	18~32	9~ 16	18~32
释放电压(Vd.c.)	≥1.2	≥2.4	≥1.2	≥2.4
线圈电阻(2)(1+ 7%)	96	384	160	640
启动电流(A)*	0.125	0.06	0.075	0.037
启动时间(ms)	/	/	/	/
额定电流(A)	0.125	0.06	0.075	0.037
启动功耗(W)*	1.5	1.5	0.9	0.9
稳态功耗(W)	1.5	1.5	0.9	0.9

注: ★” ：表示为额定电压时

性能参数

绝缘电阻	线圈与触点间	100MΩ以上
	同极触点间	/
	主辅触点间	100MΩ以上
耐压	线圈与触点间	AC2500V 1分钟
	同极触点间	/
	主辅触点间	AC1800V 1分钟
耐冲击电压		线圈和接点间4kV(1.2X 50μs)
动作时间		20ms以下
释放时间		15ms以下
吸合回跳		/
振动	耐久	10 ~ 55 ~ 10Hz单振幅0.75mm(双振幅1.5mm)
	误动作	励磁: 10~ 55 ~ 10Hz单振幅0.75mm(双振幅1. 5mm)
		无励磁: 10 ~ 55 ~ 10Hz单振幅0.15mm(双振幅0.3mm)
冲击	耐久	1,000m/s²
	误动作	励磁: 100m/s² 无励磁: 50m/s²
使用环境温度		-40~ +70°C (不结冰、无凝露)
使用环境湿度		5 ~ 85%RH
重量		约30g
