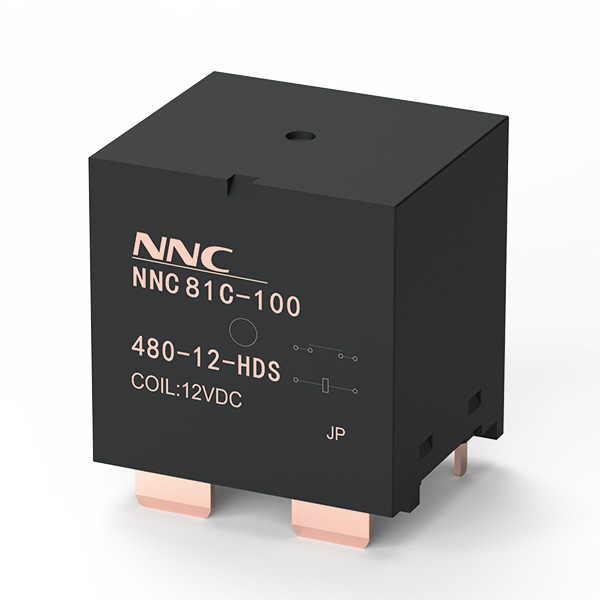

NNC81C-100 | 高压交流继电器

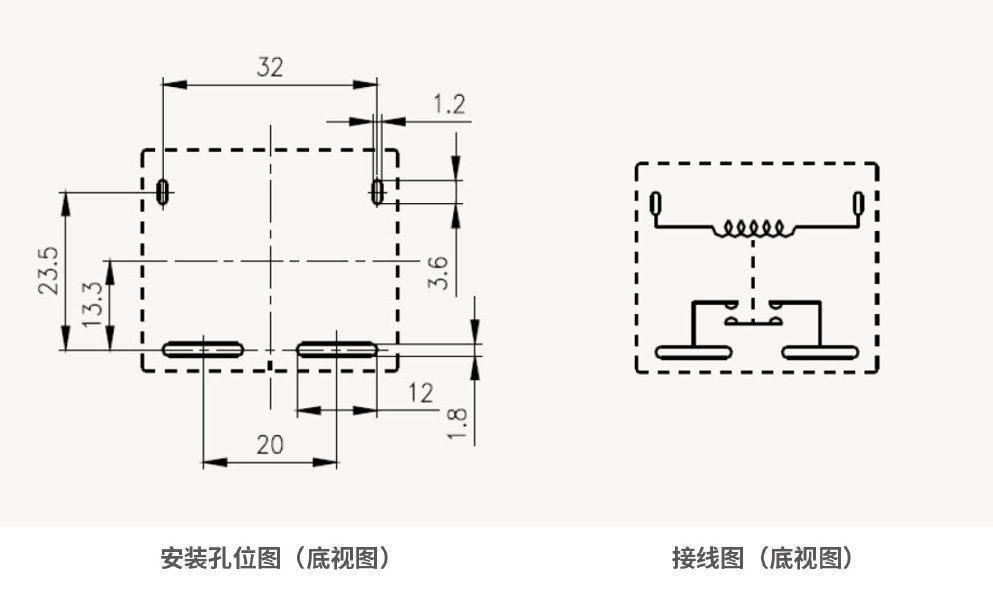

欣大电气 NNC81C-100 电磁继电器采用 3.6mm 以上触点间隙设计，具备 100A 大电流承载能力，额定负载 480VDC，切换电寿命 1 万次，分断电寿命 3 万次（30A），机械耐久性达 1000 万次。产品线圈与触点间绝缘电阻＞1000MΩ，耐压 AC4500V（1 分钟），耐冲击电压 10kV，动作时间≤40ms，释放时间≤10ms，适应 – 40~+85℃宽温环境。提供密封型（S）触点材质，支持 12/24VDC 线圈电压（功耗 1.92W），外形尺寸 38×33×39.5mm，重量约 89.5g，符合 RoHS 环保标准，广泛应用于光伏电站电力控制、储能系统高压切换及新能源汽车电气保护场景，附详细技术参数与安装图纸。

点击“立即咨询”，获取详细报价表和技术支持！！

商品详情

产品特点

100A触点承载能力
线圈与触点间介质耐压5000V
触点间隙大于3.6mm
环保产品(符合RoHS)

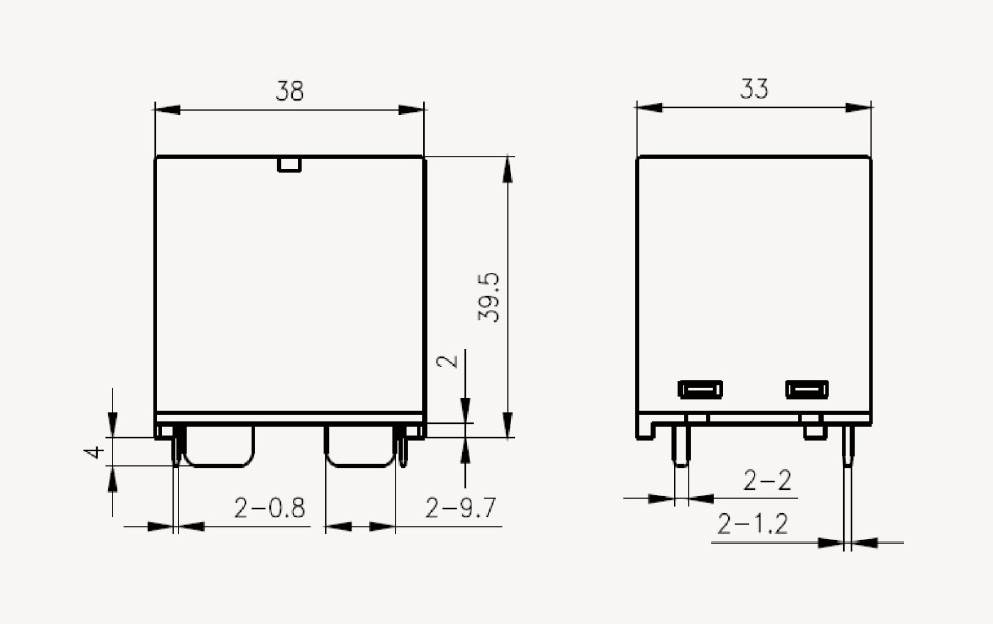

外形尺寸(38×33×39.5)mm

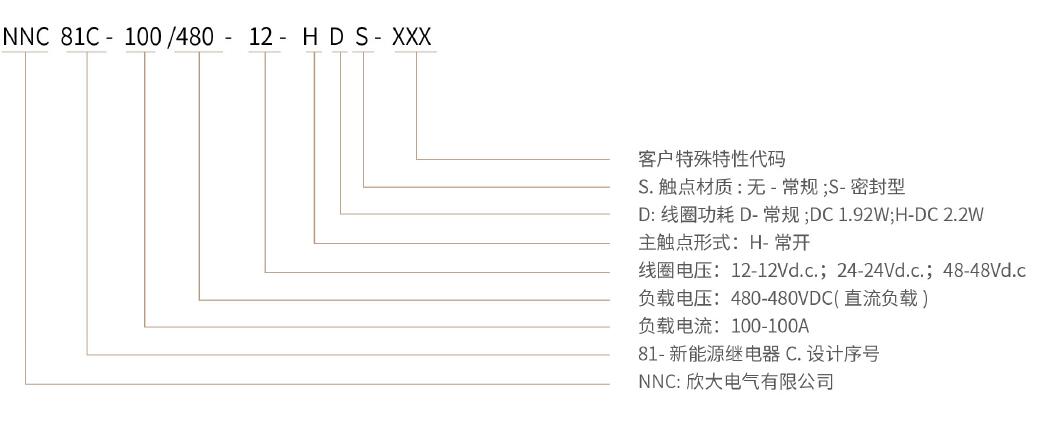

产品型号说明

主要技术参数

主触点参数

结构	H
触点材料	银合金
接触电阻	≤5mΩ(6VDC,20A)
接触压降	/
额定负载	100A
机械耐久性	1000万次(0.1秒通0.1秒断)
切换电寿命	10000次
冲击电寿命	/
分断电寿命	接通30A,载流100A，断开30A: 30000 次
短路电流	/
额定电流	100A
最小负载电流	6V，0.1A

辅助触点参数

结构	/
接触电阻	/
额定负载	/
切换电寿命	/

线圈参数

额定电压(Vd.c.)	12	24
动作电压(Vd.c.)	≤9	≤18
工作电压(Vd.c.)	9~ 14	18~28
释放电压(Vd.c.)	≥1.2	≥2.4
线圈电阻(2)(1+ 7%)	75	300
启动电流(A)*	0.16	0.08
启动时间(ms)	/	/
额定电流(A)	0.16	0.08
启动功耗(W)*	1.92	1.92
稳态功耗(W)	1.92	1.92

注: ★” ：表示为额定电压时

性能参数

绝缘电阻	线圈与触点间	1000MΩ以上
	同极触点间	/
	主辅触点间	/
耐压	线圈与触点间	AC4500V 1分钟
	同极触点间	AC1000V 1分钟
	主辅触点间	/
耐冲击电压		/
动作时间		40ms以下
释放时间		10ms以下
吸合回跳		/
振动	耐久	10~ 55 ~ 10Hz单振幅0.75mm(双振幅1.5mm)
	误动作	励磁: 10 ~ 55 ~ 10Hz单振幅0.75mm(双振幅1.5mm)
		无励磁: 10 ~ 55 ~ 10Hz单振幅0.15mm(双振幅0.3mm)
冲击	耐久	1,000m/s²
	误动作	励磁: 100m/s² 无励磁: 50m/s²
使用环境温度		-40~ +85°C (不结冰、无凝露)
使用环境湿度		5 ~ 85%RH
重量		约89.5g
