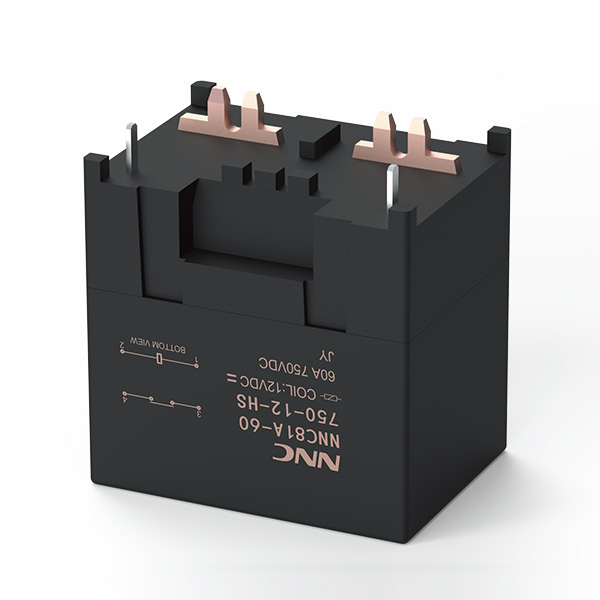

NNC81A-60 | 高压交流继电器

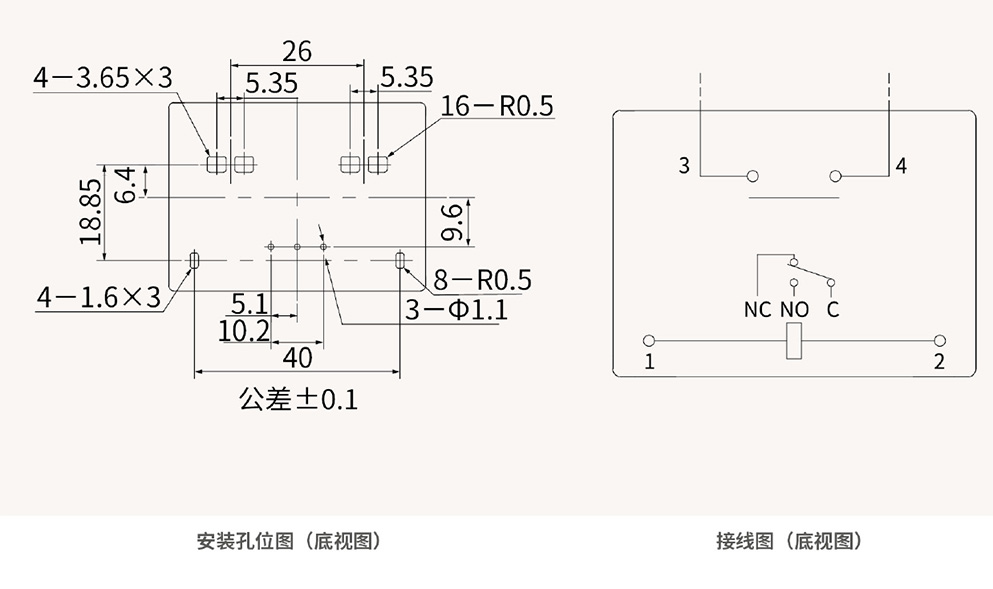

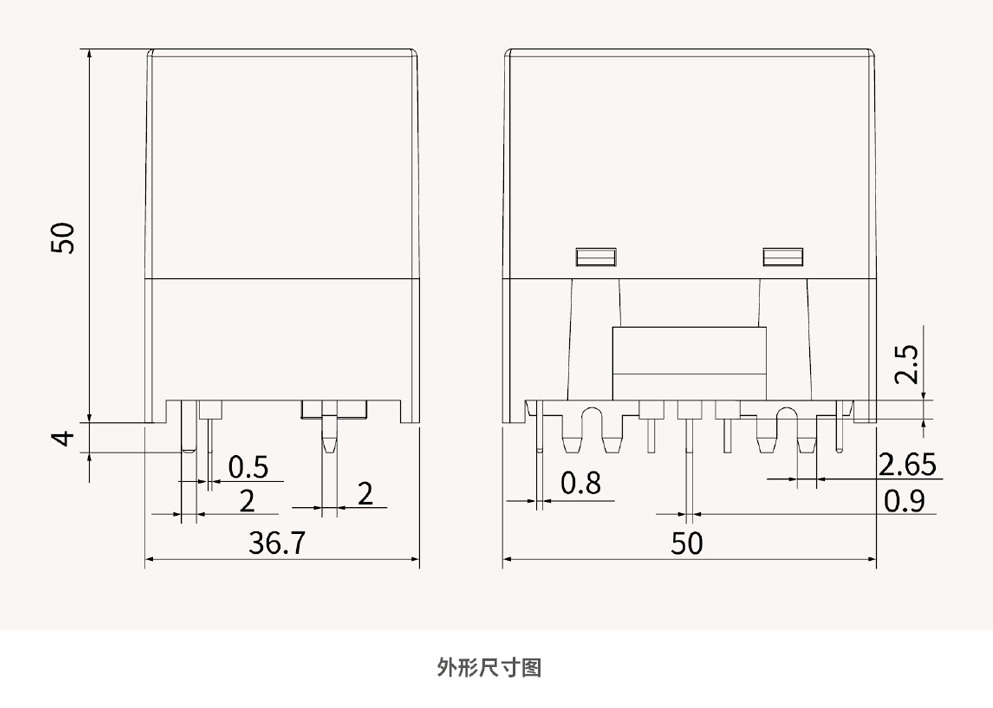

欣大电气 NNC81A-60 电磁继电器具备 AC1000V/60A 接通能力，额定负载 AC1000V 60A，切换电寿命 50A/1000V 达 500 次，接通电寿命 2000 次，分断电寿命 1000 次，机械耐久性 20 万次。产品线圈与触点间绝缘电阻＞1000MΩ，耐压 AC4000V，耐冲击电压 10kV，动作时间≤30ms，释放时间≤10ms，适应 – 40~+85℃宽温环境。采用 AgSnO₂+In₂O₃银合金触点，支持 12/24VDC 线圈电压，外形尺寸适配新能源设备安装，符合 RoHS 环保标准，广泛应用于光伏电站高压切换、储能系统电力保护及新能源汽车高压电路控制，附详细技术参数与安装图纸。

点击“立即咨询”，获取详细报价表和技术支持！！

商品详情

产品特点

环境保护类别:RT II
独特的触点设计，具有1000V的接通功能
独特的接点结构，具有更高的耐浪涌性能和电流耐受能力
高低压间耐压4000V以上
环保产品(符合RoHS)

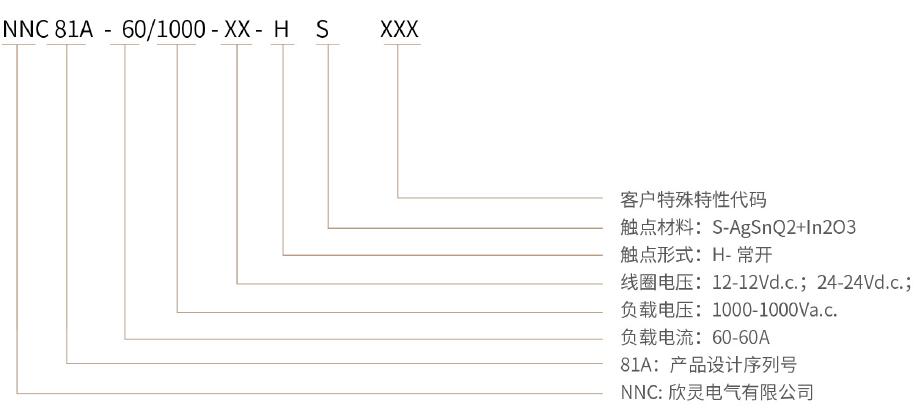

产品型号说明

主要技术参数

主触点参数

结构	H
触点材料	银合金
接触电阻	≤5mΩ(@20A)
额定负载	AC1000V 60A
切换电寿命	50A/1000V,500次
	/
	/
接通电寿命	50A/1000V,2000次
分断电寿命	50A/1000V,1000次
短路电流	/
额定电流	60A
最小负载电流	12V/1A
机械耐久性	20万次(0.5秒通0.5秒断)

辅助触点参数

结构	/
接触电阻	/
额定负载	/
切换电寿命	/

线圈参数

额定电压(Vd.c.)	12	24	/
动作电压(Vd.c.)	≤9	≤18	/
工作电压(Vd.c.)	9~ 14	18~28	/
释放电压(Vd.c.)	≥1	≥2	/
线圈电阻(2)(1+ 7%)	51	206	/
启动电流(A)*	0.235	0.116	/
启动时间(ms)	/	/	/
额定电流(A)	0.235	0.116	/
启动功耗(W)*	2.8	2.8	/
稳态功耗(W)	2.8	2.8	/

注: ★” ：表示为额定电压时

性能参数

绝缘电阻	线圈与触点间	1000MΩ以上
	同极触点间	/
	主辅触点间	1000MΩ以上
耐压	线圈与触点间	AC4000V 1分钟
	同极触点间	/
	主辅触点间	AC4000V 1分钟
耐冲击电压		线圈和接点间10kV(1.2×50μs)
动作时间		30ms以下
释放时间		10ms以下
吸合回跳		5ms以下
振动	正弦振动	10 ~ 500Hz 双振幅1.5mm，加速度49m/s²
冲击	稳定性	196m/s²
冲击	强度	490m/s²
使用环境温度		-40~ +85°C (不结冰、无凝露)
使用环境湿度		5 ~ 85%RH
重量	12V	约112g
重量	24V	约112g
