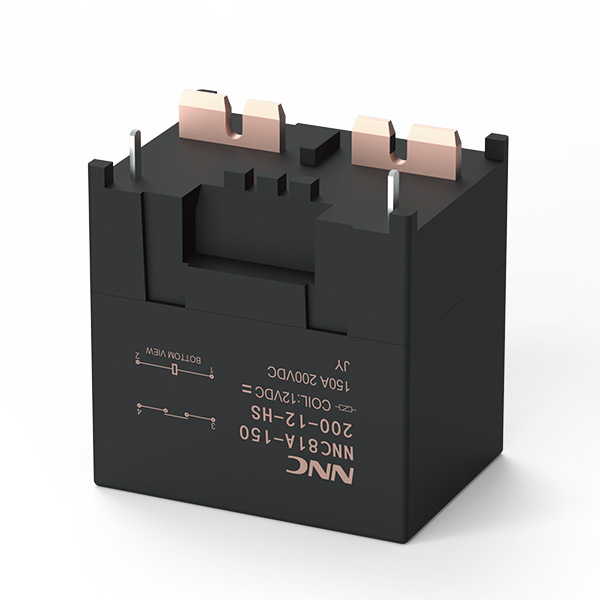

NNC81A-150 | 高压交流继电器
欣大电气 NNC81A-150 电磁继电器具备 AC1000V/150A 接通能力，额定负载 AC1000V 150A，切换电寿命 50A/1000V 达 500 次，接通电寿命 2000 次，分断电寿命 1000 次，机械耐久性 20 万次。产品线圈与触点间绝缘电阻＞1000MΩ，耐压 AC4000V，耐冲击电压 10kV，动作时间≤30ms，释放时间≤10ms，适应 – 40~+85℃宽温环境。采用 AgSnO₂+In₂O₃银合金触点，提供 PCB 板载型及宽脚板载型（K）安装方式，符合 RoHS 环保标准，广泛应用于光伏电站高压切换、储能系统电力保护及新能源汽车高压电路控制，附详细技术参数与安装图纸。
点击“立即咨询”，获取详细报价表和技术支持！！
商品详情
产品特点
环境保护类别:RT II
独特的触点设计，具有1000V的接通功能
独特的接点结构，具有更高的耐浪涌性能和电流耐受能力
高低压间耐压4000V以上
环保产品(符合RoHS)

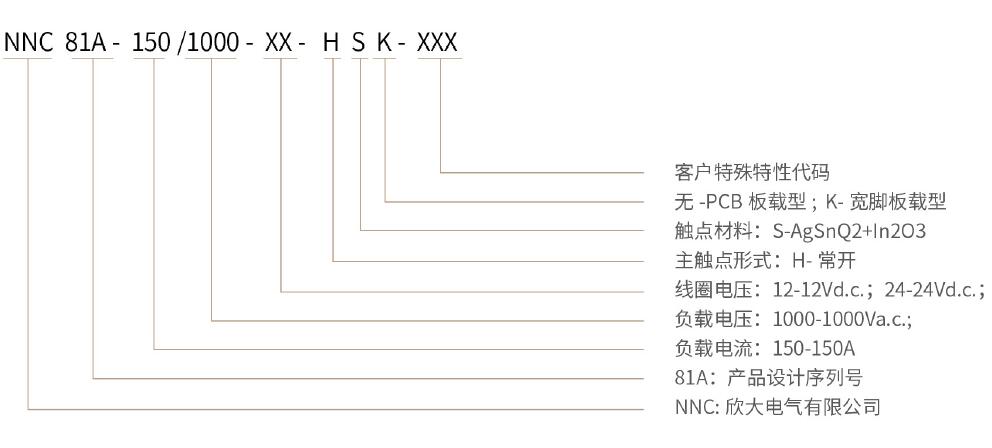

产品型号说明
主要技术参数
主触点参数
| 结构 | H |
| 触点材料 | 银合金 |
| 接触电阻 | ≤5mΩ(@20A) |
| 额定负载 | AC1000V 150A |
| 切换电寿命 | 50A/1000V,500次 |
| / | |
| / | |
| 接通电寿命 | 50A/1000V,2000次 |
| 分断电寿命 | 50A/1000V,1000次 |
| 短路电流 | / |
| 额定电流 | 150A |
| 最小负载电流 | 12V/1A |
| 机械耐久性 | 20万次(0.5秒通0.5秒断) |
辅助触点参数
| 结构 | / |
| 接触电阻 | / |
| 额定负载 | / |
| 切换电寿命 | / |
线圈参数
| 额定电压(Vd.c.) | 12 | 24 | / |
| 动作电压(Vd.c.) | ≤9 | ≤18 | / |
| 工作电压(Vd.c.) | 9~ 14 | 18~28 | / |
| 释放电压(Vd.c.) | ≥1 | ≥2 | / |
| 线圈电阻(2)(1+ 7%) | 51 | 206 | / |
| 启动电流(A)* | 0.235 | 0.116 | / |
| 启动时间(ms) | / | / | / |
| 额定电流(A) | 0.235 | 0.116 | / |
| 启动功耗(W)* | 2.8 | 2.8 | / |
| 稳态功耗(W) | 2.8 | 2.8 | / |
注: ★” ： 表示为额定电压时
性能参数
| 绝缘电阻 | 线圈与触点间 | 1000MΩ以上 |
| 同极触点间 | / | |
| 主辅触点间 | 1000MΩ以上 | |
| 耐压 | 线圈与触点间 | AC4000V 1分钟 |
| 同极触点间 | / | |
| 主辅触点间 | AC4000V 1分钟 | |
| 耐冲击电压 | 线圈和接点间10kV(1.2×50μs) | |
| 动作时间 | 30ms以下 | |
| 释放时间 | 10ms以下 | |
| 吸合回跳 | 5ms以下 | |
| 振动 | 正弦振动 | 10 ~ 500Hz 双振幅1.5mm，加速度49m/s² |
| 冲击 | 稳定性 | 196m/s² |
| 强度 | 490m/s² | |
| 使用环境温度 | -40~ +85°C (不结冰、无凝露) | |
| 使用环境湿度 | 5 ~ 85%RH | |
| 重量 | 12V | 约112g |
| 24V | 约112g | |
注:上述值均为常温时的初始值,如有其它要求可特殊订货
安全认证
| UL | / | |
| TUV | / | |
| CE | / | |
| CCC | / | |

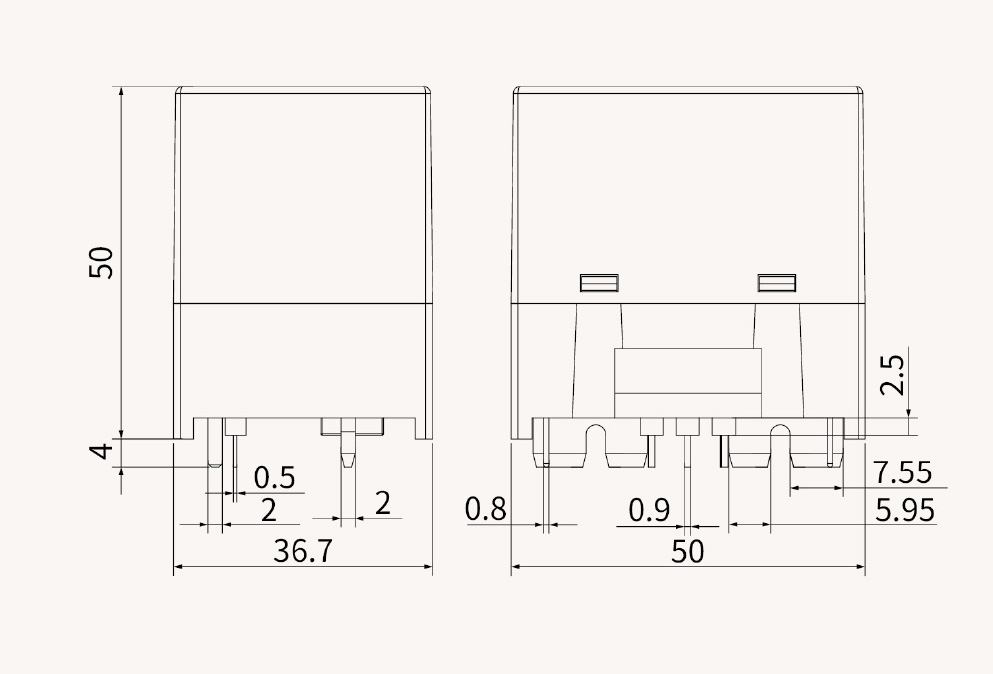

产品外形、安装及接线图
更多详情请联系我们，我们会竭诚为您服务！
-
