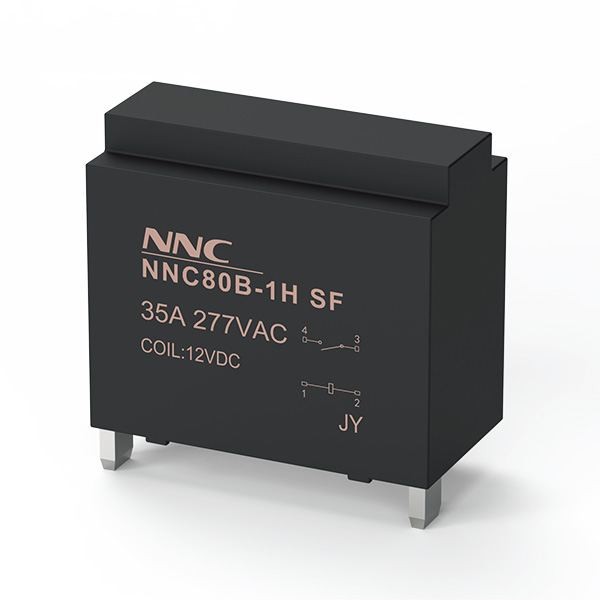

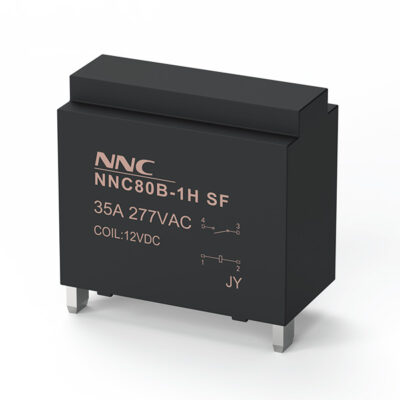

NNC80B | 高压交流继电器

欣大电气 NNC80B 电磁继电器具备 35A/43A/50A 触点承载能力，额定负载 277VAC，切换电寿命 3 万次，机械耐久性 100 万次，适用于新能源高功率场景。产品线圈与触点间耐压 AC2500V，绝缘电阻＞100MΩ，耐冲击电压 4kV，动作时间≤20ms，释放时间≤10ms，适应 – 40~+85℃宽温环境。采用密封型（S）/ 防尘罩型封装，F 级绝缘等级，触点间隙＞1.8mm，外形尺寸 30.1×15.7×26.5mm，重量约 22g，符合 RoHS 环保标准，支持 12/24VDC 线圈电压，专为光伏逆变器、储能电站、新能源电力控制系统设计，附详细技术参数与安装图纸。

点击“立即咨询”，获取详细报价表和技术支持！！

商品详情

产品特点

35A/43A/50A触点承载能力
线圈与触点间介质耐压2500V
触点间隙大于1.8mm
UL绝缘等级: F级
环保产品(符合RoHS)

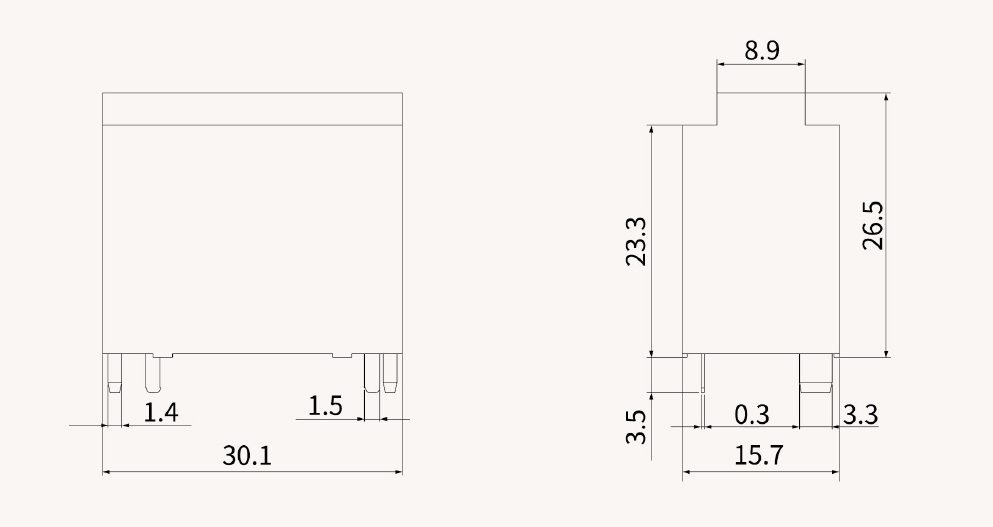

外形尺寸(30.1×15.7×26.5)毫米

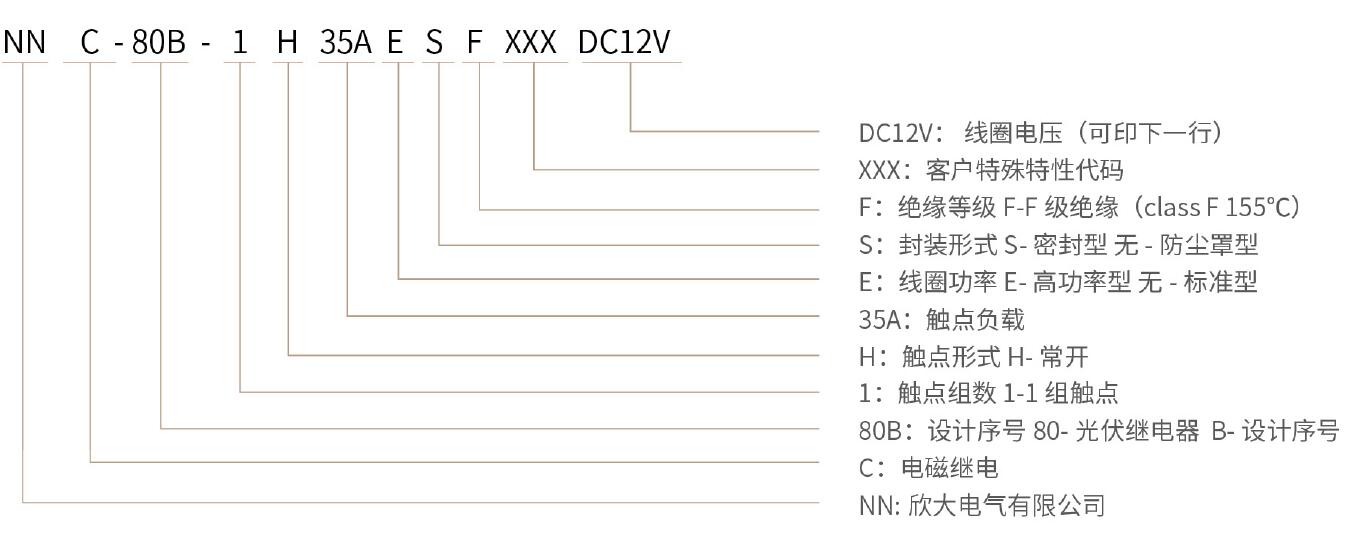

产品型号说明

主要技术参数

主触点参数

结构	H
触点材料	银铜合金
接触电阻	≤100mΩ(6VDC,1A)
接触压降	/
额定负载	35A/43A/50A 277VAC
短路电流	/
额度电流	35A/43A/50A
切换电寿命	30000次
冲击电寿命	/
分断电寿命	/
	/
	/
	/
	/
最小负载电流	6V, 0.1A
机械耐久性	100万次(0.1秒通0.1秒断)

辅助触点参数

结构	/
接触电阻	/
额定负载	/
切换电寿命	/

线圈参数

额定电压(Vd.c.)	12	24
动作电压(Vd.c.)	≤9	≤18
工作电压(Vd.c.)	9~ 16	18~32
释放电压(Vd.c.)	≥1.2	≥2.4
线圈电阻(2)(1+ 7%)	103	411
启动电流(A)*	0.116	0.058
启动时间(ms)	/	/
额定电流(A)	0.116	0.058
启动功耗(W)*	1.4	1.4
稳态功耗(W)	1.4	1.4

注: ★” ：表示为额定电压时

性能参数

绝缘电阻	线圈与触点间	100MΩ以上
	同极触点间	/
	主辅触点间	/
耐压	线圈与触点间	AC4500V 1分钟
	同极触点间	AC1000V 1分钟
	主辅触点间	/
耐冲击电压		线圈和接点间4kV(1.2×50μs)
动作时间		20ms以下
释放时间		10ms以下
吸合回跳		/
振动	耐久	10 ~ 55 ~ 10Hz单振幅0.75mm(双振幅1.5mm)
	误动作	励磁: 10~ 55 ~ 10Hz单振幅0.75mm(双振幅1. 5mm)
		无励磁: 10 ~ 55 ~ 10Hz单振幅0.15mm(双振幅0.3mm)
冲击	耐久	1,000m/s²
	误动作	励磁: 100m/s² 无励磁: 50m/s²
使用环境温度		-40 ~ +85°C (不结冰、无凝露)
使用环境湿度		5 ~ 85%RH
重量		约22g
