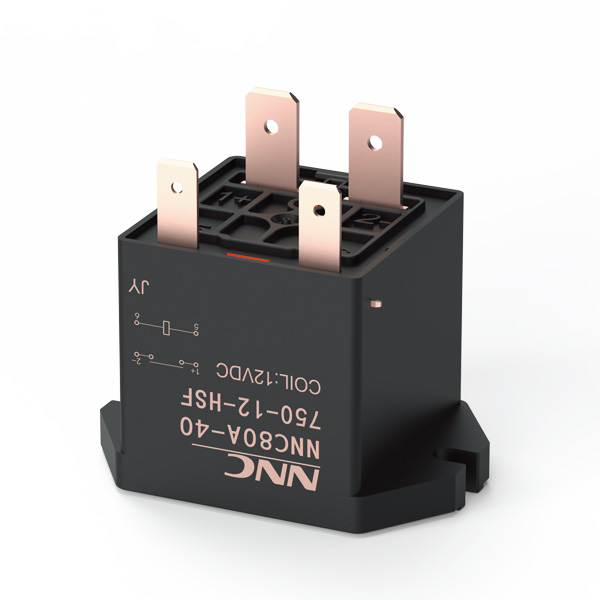

NNC80A-40 | 高压交流继电器

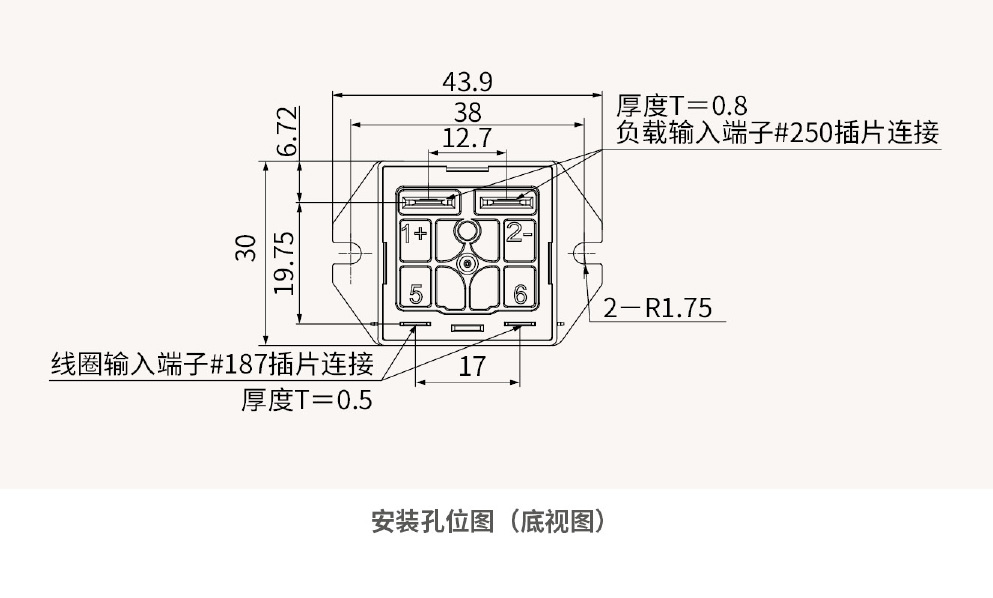

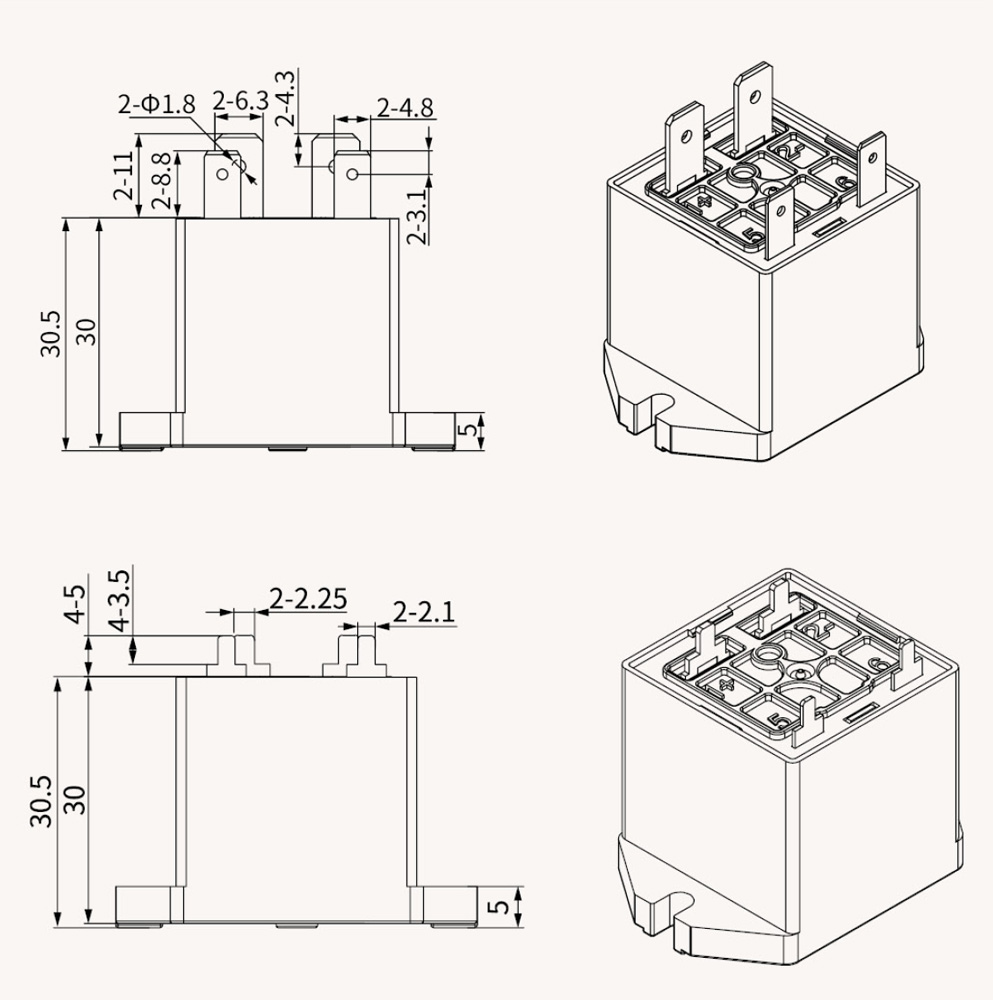

欣大电气 NNC80A-40 电磁继电器搭载磁灭弧技术，可实现 450V/40A 切断，独特接点结构提升耐浪涌能力，额定负载 20A/75VAC，接通电寿命达 5 万次（40A/750VDC），机械耐久性 20 万次。产品线圈与触点间绝缘电阻＞1000MΩ，耐压 AC3000V，耐冲击电压 10kV，动作时间≤30ms，释放时间≤10ms，适应 – 40~+85℃宽温环境。提供 F 型安装凸台、PCB 引出端（P），触点材料可选 AgSnO₂/AgNi，符合 RoHS 环保标准，通过 UL/TUV/CE 认证，广泛应用于光伏逆变器过载保护、储能系统电力切换、电动汽车高压控制领域，附详细安装图纸与技术参数。

点击“立即咨询”，获取详细报价表和技术支持！！

商品详情

产品特点

独特的磁灭弧设计，具有450V, 40A的切断功能
独特的接点结构，具有更高的耐浪涌性能和电流耐受能力
环保产品(符合RoHS)

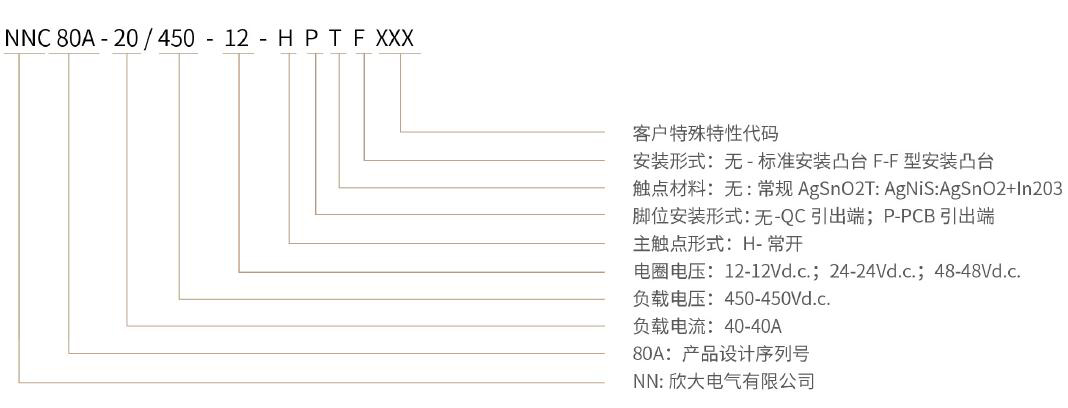

产品型号说明

主要技术参数

主触点参数

结构	H
触点材料	银合金
接触电阻	≤5mΩ(@1A)
接触压降	40A
额定负载	20A/75V,1000次
短路电流	20A/450V,3000次
额度电流	10A/450V,一万次
接通电寿命	40A/750V 5万次
分断电寿命	/
短路电流	/
额定电流	40A
最小负载电流	6V/1A
机械耐久性	20万次(0.5秒通0.5秒断)

辅助触点参数

结构	/
接触电阻	/
额定负载	/
切换电寿命	/

线圈参数

额定电压(Vd.c.)	12	24	48
动作电压(Vd.c.)	≤9	≤18	≤36
工作电压(Vd.c.)	9~ 14	18~28	36~56
释放电压(Vd.c.)	≥1	≥2	≥4
线圈电阻(2)(1+ 7%)	48	192	768
启动电流(A)*	0.25	0.125	0.0625
启动时间(ms)	/	/	/
额定电流(A)	0.25	0.125	0.0625
启动功耗(W)*	3	3	3
稳态功耗(W)	3	3	3

注: ★” ：表示为额定电压时

性能参数

绝缘电阻	线圈与触点间	1000MΩ以上
	同极触点间	/
	主辅触点间	1000MΩ以上
耐压	线圈与触点间	AC3000V 1分钟
	同极触点间	AC2000V 1分钟
	主辅触点间	/
耐冲击电压		线圈和接点间10kV(1.2×50μs)
动作时间		30ms以下
释放时间		10ms以下
吸合回跳		5ms以下
振动	正弦振动	10 ~ 500Hz 双振幅1.5mm，加速度49m/s²
冲击	稳定性	196m/s²
冲击	强度	490m/s²
使用环境温度		-40~ +85°C (不结冰、无凝露)
使用环境湿度		5 ~ 85%RH
重量	12V	约50g
	24V	约50g
	48V	约50g
