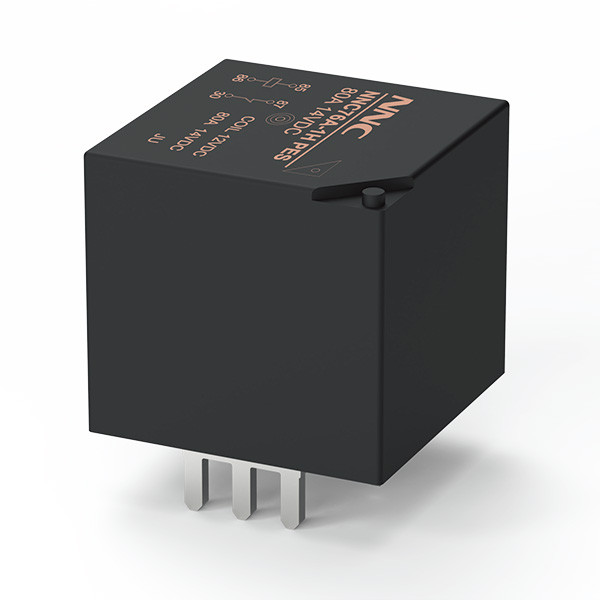

NNC76A | 高压交流继电器

欣大电气 NNC76A 电磁继电器采用 80A 大电流触点设计，额定负载 80A 14VAC，切换电寿命达 10 万次，机械耐久性 500 万次，适用于新能源高负载场景。产品线圈与触点间绝缘电阻＞100MΩ，耐压 AC500V，耐冲击电压 4kV，动作时间≤15ms，释放时间≤10ms，适应 – 40~+70℃环境。提供密封型（S）/ 防尘罩型封装，可选带塑料安装架（4）或铁安装架（6），PCB 引出脚（P）设计，外形尺寸 26x26x24mm，重量约 31g，符合 RoHS 环保标准，支持 12/24VDC 线圈电压，广泛应用于新能源汽车电池管理、储能设备电力切换及车载电子系统，附详细安装图纸与技术参数。

点击“立即咨询”，获取详细报价表和技术支持！！

商品详情

产品特点

80A触点切换能力
环保产品(符合RoHS)

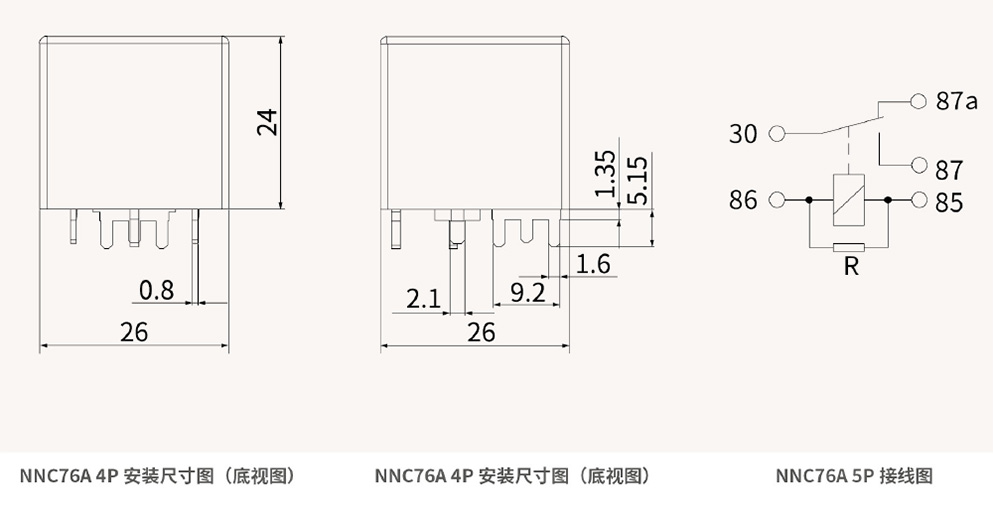

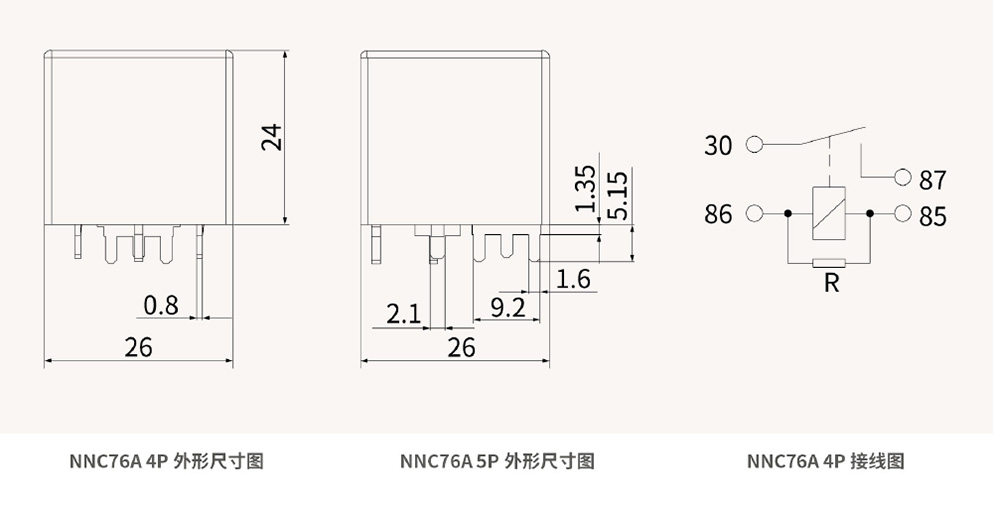

外形尺寸(26X26x24) mm

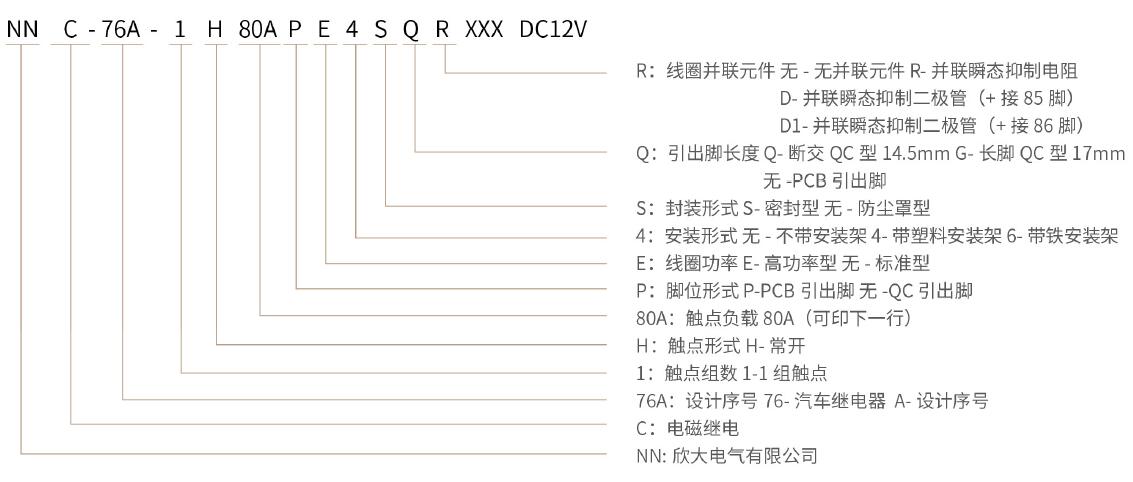

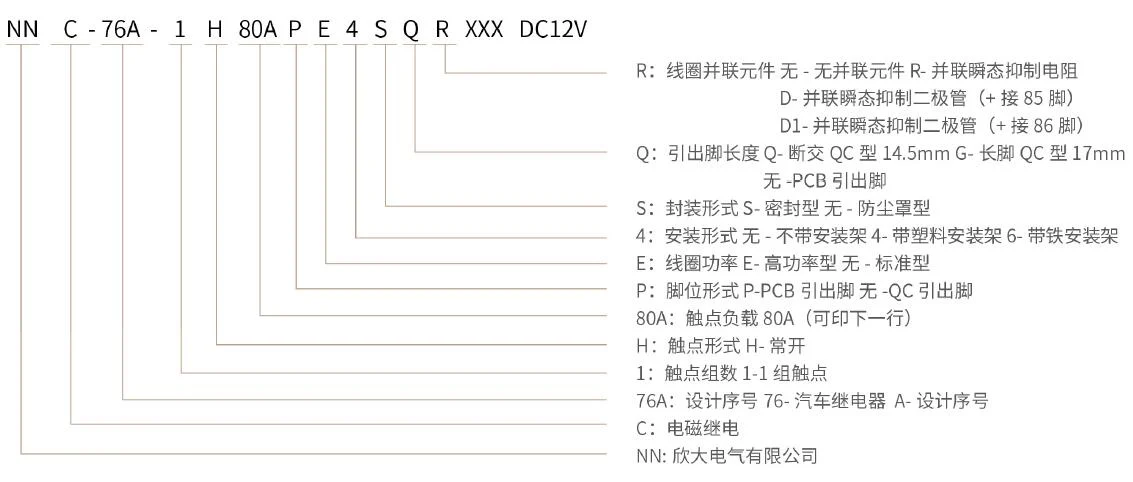

产品型号说明

主要技术参数

主触点参数

结构	H
触点材料	银铜合金
接触电阻	≤100mΩ(6VDC,1A)
接触压降	/
额定负载	80A 14VAC
短路电流	/
额度电流	80A
切换电寿命	100000
冲击电寿命	/
分断电寿命	/
	/
	/
	/
	/
最小负载电流	6V, 0.1A
机械耐久性	500万次(0.1秒通0.1秒断)

辅助触点参数

结构	/
接触电阻	/
额定负载	/
切换电寿命	/

线圈参数

额定电压(Vd.c.)	12	24
动作电压(Vd.c.)	≤8.5	≤17
工作电压(Vd.c.)	9~ 16	18~32
释放电压(Vd.c.)	≥1.2	≥2.4
线圈电阻(2)(1+ 7%)	80	320
启动电流(A)*	0.15	0.075
启动时间(ms)	/	/
额定电流(A)	0.15	0.06
启动功耗(W)*	1.8	1.8
稳态功耗(W)	1.8	1.8

注: ★” ：表示为额定电压时

性能参数

绝缘电阻	线圈与触点间	100MΩ以上
	同极触点间	/
	主辅触点间	100MΩ以上
耐压	线圈与触点间	AC500V 1分钟
	同极触点间	AC500V 1分钟
	主辅触点间	/
耐冲击电压		线圈和接点间4kV(1.2×50μs)
动作时间		15ms以下
释放时间		10ms以下
吸合回跳		/
振动	耐久	10 ~ 55 ~ 10Hz单振幅0.75mm(双振幅1.5mm)
	误动作	励磁: 10~ 55 ~ 10Hz单振幅0.75mm(双振幅1. 5mm)
		无励磁: 10 ~ 55 ~ 10Hz单振幅0.15mm(双振幅0.3mm)
冲击	耐久	1,000m/s²
	误动作	励磁: 100m/s² 无励磁: 50m/s²
使用环境温度		-40~ +70°C (不结冰、无凝露)
使用环境湿度		5 ~ 85%RH
重量		约31g
