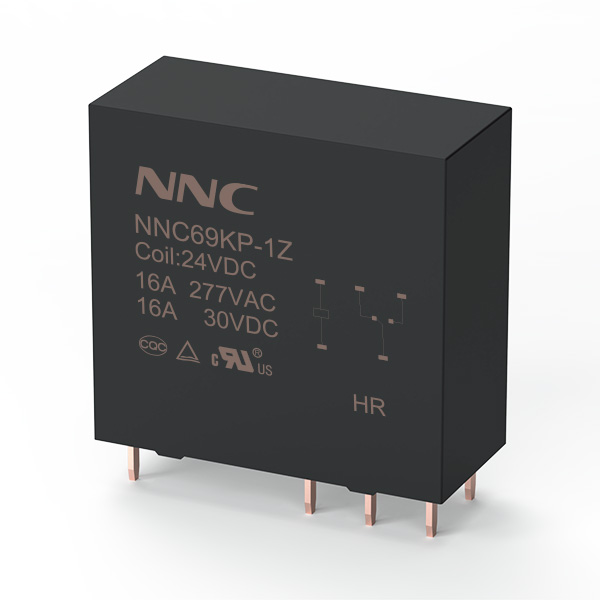

NNC69KP | 高压直流继电器
NNC69KP | 高压直流继电器
商品详情
产品特点
16A触点切换能力
触点间隙2.0mm
空间距离大于6.4mm
爬电距离大于8mm
UL绝缘等级: F级
环保产品(符合RoHS)
外形尺寸(35.0×18.7×27.9) mm

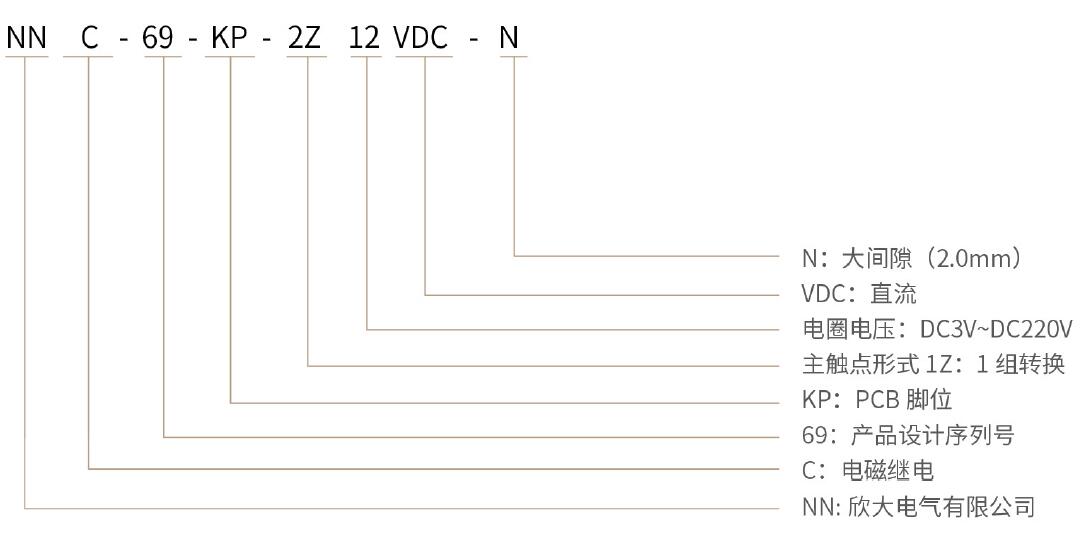

产品型号说明
主要技术参数
主触点参数
| 结构 | 1Z，1H, 1D |
| 触点材料 | 银合金 |
| 接触电阻 | ≤100mΩ(6VDC,1A) |
| 接触压降 | / |
| 额定负载 | 16A 277VAC/24VDC |
| 短路电流 | / |
| 额度电流 | 16A |
| 切换电寿命 | / |
| 冲击电寿命 | / |
| 分断电寿命 | 16A/ 277VAC 1万次 |
| 16A/ 24VDC 1万次 | |
| / | |
| / | |
| / | |
| 最小负载电流 | 6V, 0.1A |
| 机械耐久性 | 10万次(0.1秒通0.1秒断) |
辅助触点参数
| 结构 | / |
| 接触电阻 | / |
| 额定负载 | / |
| 切换电寿命 | / |
线圈参数
| 额定电压(Vd.c.) | 12 | 24 | / |
| 动作电压(Vd.c.) | ≤9 | ≤18 | / |
| 工作电压(Vd.c.) | 9~ 16 | 18~32 | / |
| 释放电压(Vd.c.) | ≥1.2 | ≥2.4 | / |
| 线圈电阻(2)(1+ 7%) | 100 | 410 | / |
| 启动电流(A)* | 0.12 | 0.058 | / |
| 启动时间(ms) | / | / | / |
| 额定电流(A) | 0.12 | 0.058 | / |
| 启动功耗(W)* | 1.4 | 1.4 | / |
| 稳态功耗(W) | 1.4 | 1.4 | / |
注: ★” ： 表示为额定电压时
性能参数
| 绝缘电阻 | 线圈与触点间 | 1000MΩ以上 |
| 同极触点间 | / | |
| 主辅触点间 | / | |
| 耐压 | 线圈与触点间 | AC5000V 1分钟 |
| 同极触点间 | AC2000V 1分钟 | |
| 主辅触点间 | / | |
| 耐冲击电压 | 线圈和接点间5kV(1.2X 50μs) | |
| 动作时间 | 20ms以下 | |
| 释放时间 | 20ms以下 | |
| 吸合回跳 | / | |
| 振动 | 耐久 | 10 ~ 55 ~ 10Hz单振幅0.75mm(双振幅1.5mm) |
| 误动作 | 励磁: 10~ 55 ~ 10Hz单振幅0.75mm(双振幅1. 5mm) | |
| 无励磁: 10 ~ 55 ~ 10Hz单振幅0.15mm(双振幅0.3mm) | ||
| 冲击 | 耐久 | 1,000m/s² |
| 误动作 | 励磁: 100m/s² 无励磁: 50m/s² | |
| 使用环境温度 | -40~ +70°C (不结冰、无凝露) | |
| 使用环境湿度 | 5 ~ 85%RH | |
| 重量 | 约19g | |
注:上述值均为常温时的初始值,如有其它要求可特殊订货
安全认证
| UL | / | |
| TUV | / | |
| CE | / | |

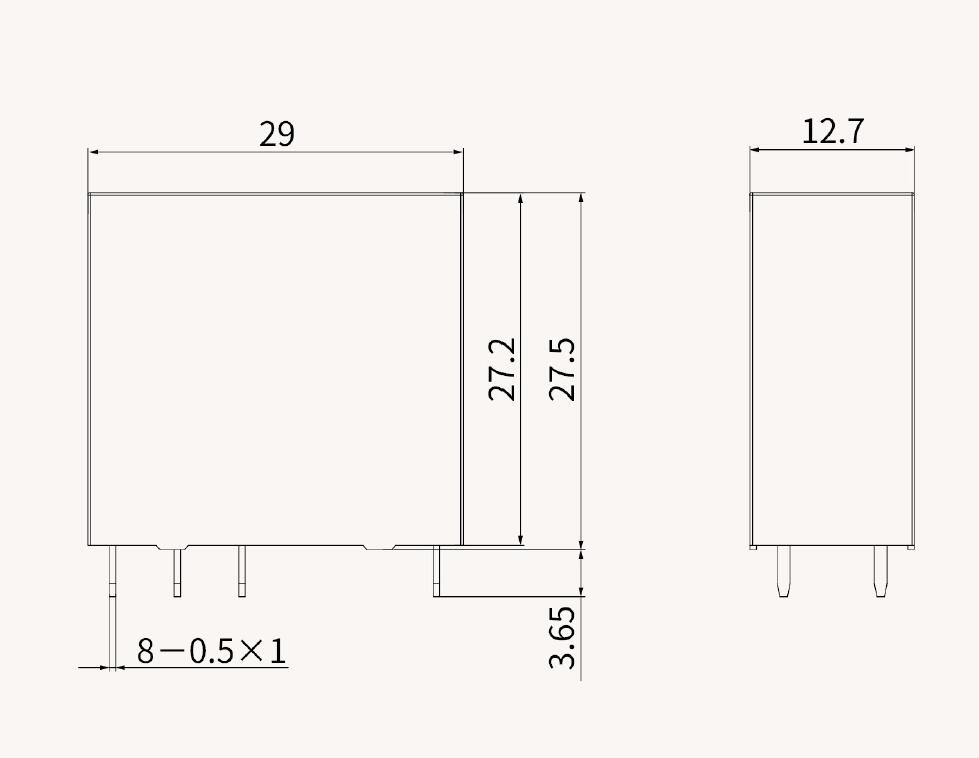

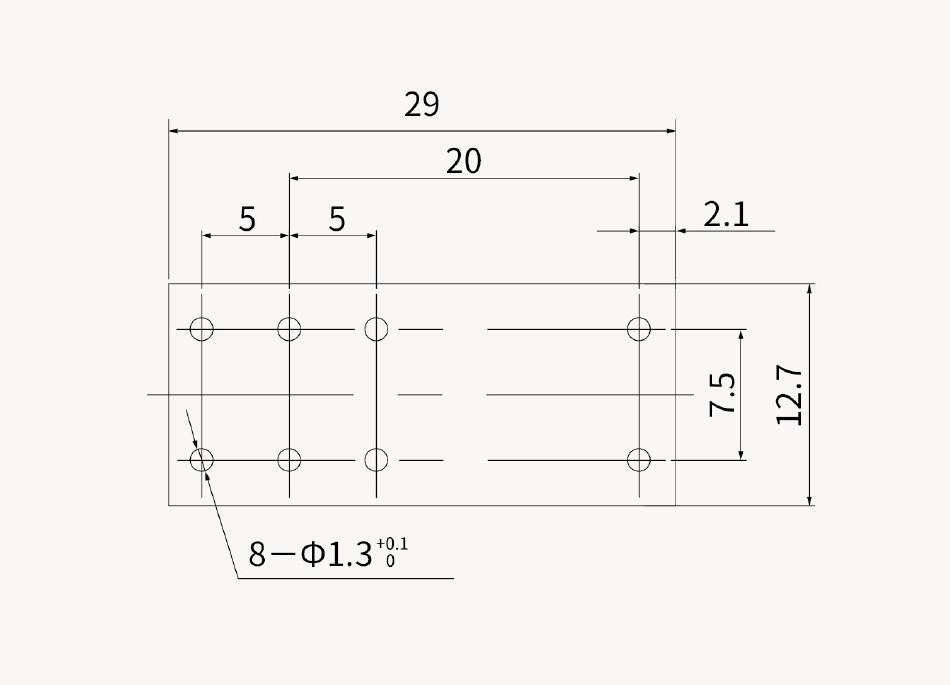

产品外形、安装及接线图
更多详情请联系我们，我们会竭诚为您服务！
-
