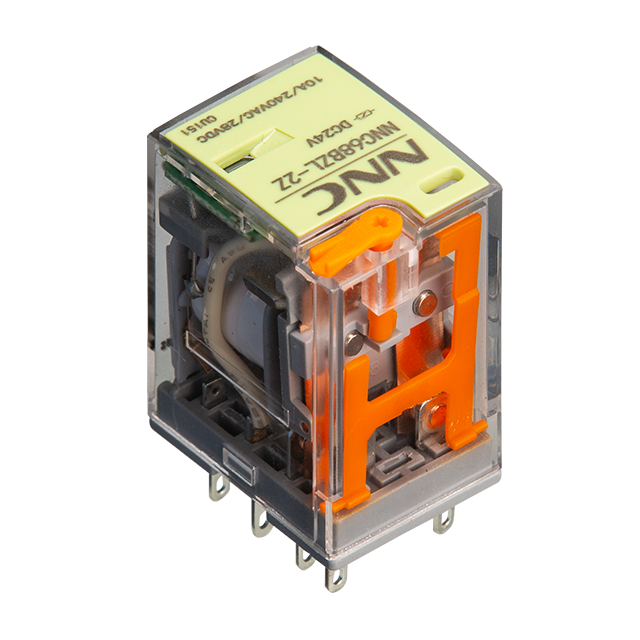

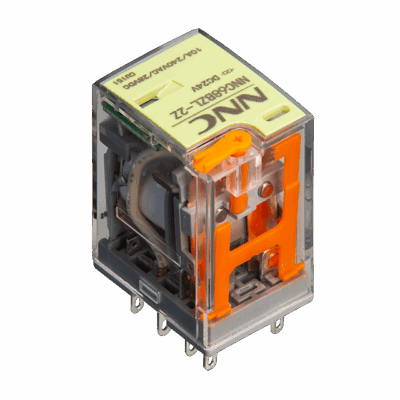

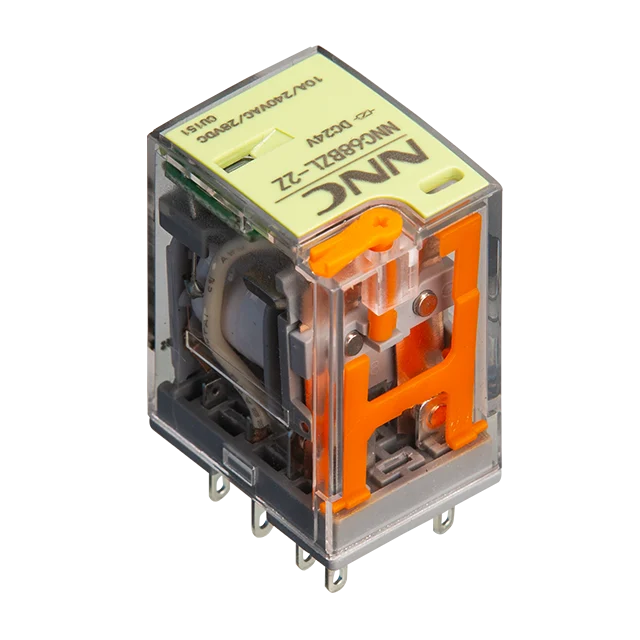

NNC68BZL-2Z-10A(HH52P) | 通用型继电器

欣大电气NNC68B(HH52P, MY2)系列通用电磁继电器采用无尘车间加工技术及自动化生产线，选材精良，优质银合金触点，上等铜材，符合ROHS标准的元器件及原材料，国际标准尺寸及安装方式，具有高容量，灵敏度强，耐久性好，内部防尘，寿命长等优点，广泛应用于家用电器，PCB线路板，工业控制系统，自动化控制系统等领域。

点击“立即咨询”，获取详细报价表和技术支持！！

商品详情

型号对照

通用型号 HH52P10A
和泉RM2S-L

产品特点

① 10A负载切换能力
② 标准插座式引出脚
③ 可提供满足IEC60335-1标准产品
④ 满足ROHS要求

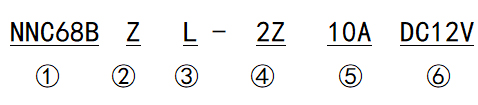

型号说明

① 产品型号：NNC68B
② 产品类型：Z-旋转式 T-扳扣式 S-密封型 F-法兰式 V-盖板式
③ 功能：L：带灯无：不带灯
④ 触点形式：2H= 2组常开型 H；2D= 2组常闭 D； 2Z= 2组转换型 Z
⑤ 触点负载：10A
⑥ 线圈电压：参考线圈参数表

触点形式说明

名称	国内代号	国际代号	结构形式
常开型	H	A
常闭型	D	B
转换型	Z	C

常开型：线圈不通电时触点是断开的，通电后触点闭合。常闭型：线圈不通电时触点是闭合的，通电后触点断开。转换型：中间是动触点，线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合状态，原来闭合的成断开状态，达到转换的目的。

线圈参数

线圈额定电压 DC(V)	线圈电阻 ±10%(Ω)	动作电压	释放电压	线圈容许施加的电压范围	标称线圈功率（VA）
		额定电压的百分比
6	40	≤75%	≥10%	90%～130%	0.9W
12	160
24	640
48	2560
110	13400
220	53777

线圈额定电压 AC(V)	线圈电阻 ±10%(Ω)（整流型）	动作电压	释放电压	线圈容许施加的电压范围	标称线圈功率（VA）（整流型）
		额定电压的百分比
6	10.5	≤80%	≥30%	90%～130%	1.2VA
12	42
24	168
48	672
110	3529
380	42116
220	18021				0.94VA (PCB尖脚）

触点参数

触点类型	2C(Z)-转换 2A(H)-常开 2B(D)-常闭
接触电阻	100mΩ以下（在6VDC 1A条件下）
触点材料	银合金
触点额定负载	10A 240VAC
最大切换电压	240VAC/28VDC
最大切换电流	10A
最大切换功率	2400VA/280W
最小切换负载	5V 10mA
电气耐久性	阻性负载, 10万次以上
机械耐久性	1000万以上

特性参数

动作时间（额定电压下）		≤20ms
释放时间（额定电压下）		≤20ms
绝缘电阻		1000MΩ ( 500VDC)
介质耐压(漏电流1mA )	线圈与触点间	1500VAC（1分钟）漏电流1mA.
	断开触点间	1000VAC（1分钟）漏电流1mA.
	异极触点间	1000VAC（1分钟）漏电流1mA.
振动特性	误动作	振幅 1mm，10～55Hz
	振动耐久性	振幅 1mm，10～55Hz
冲击特性	误动作	最高加速度98m/s²持续时间11ms
	耐冲击	最高加速度980m/s²持续时间6ms
环境温度		-40℃~85℃
相对湿度		5%~ 85% RH
端子结构		PCB焊接式端子插座式端子
保护结构		防尘型
重量		约32g

外形尺寸、安装孔与线路图（单位：mm）

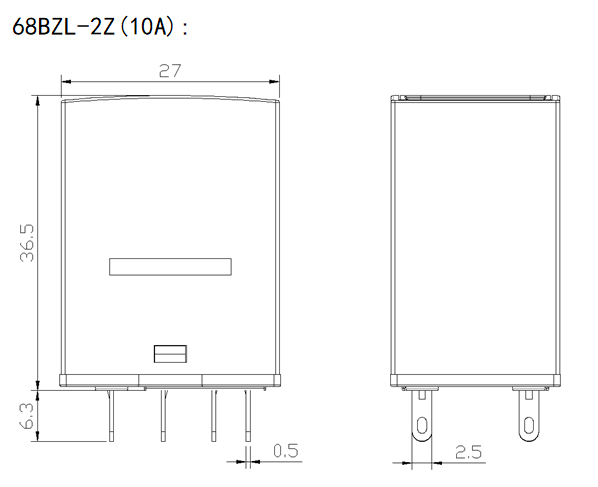

外形尺寸：

安装孔尺寸（底视）：

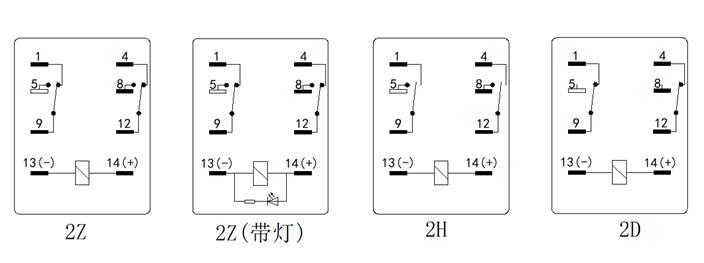

线路图（底视）：

备注：
（1）产品部分外形尺寸未注尺寸公差，当外形尺寸≤1mm ，公差为±0.1 ；当外形尺寸在1-3mm之间时，公差为±0.2 ；当外形尺寸＞3mm ，公差为±0.3 .
（2）安装孔尺寸中未注尺寸公差为±0.1.

安规认证

认证类别	CQC	UL	TUV	CE
证书号	NO.CQC14002105333	E235027	R 50260442	M.2023.206.C91028
负载要求	277VAC/30VDC	240VAC/28VDC	277VAC/30VDC	277VAC/30VDC

性能曲线图

产品包装规格

产品型号	内包装方式	纸箱规格长×宽×高（mm）	总数量	净重（Kg）	毛重（Kg）
NNC68BZL-2Z	吸塑盒	330310345	600	19.2	20.2

选型指南

在没有明确说明的情况下，所有欣大继电器壳体上标识的负载电流均为阻性负载。在额定切换电压下，电感负载的允许电流不应超过额定阻性负载的30%，电动机负载的允许电流不应超过额定阻性负载的20%，灯性负载的允许电流不应超过额定阻性负载的10%，容性负载的允许电流不应超过额定阻性负载的5%。为了产品实际使用的可靠性，在选型时建议选择触点负载电流值不超过产品额定负载下稳态电流值的60%～70%。
不同负载类型下的冲击电流参考值见下表：

负载的性质	冲击电流
阻性负载	稳态电流的1倍
钠光灯负载	稳态电流的1～3倍
水银灯负载	稳态电流的3倍
感性负载	稳态电流的3～5倍
电动机负载	稳态电流的3～5倍
变压器负载	稳态电流的3～5倍
白炽灯负载	稳态电流的3～5倍
容性负载	稳态电流的3～5倍

注意事项

① 通电状态下请勿触摸继电器端子部分及相连接的电气附件,进行继电器(包括端子台、插座等连接部件)的安装、维护、故障处理时请切断电源。如需技术支持请联系欣大电气服务中心。
② 请勿将继电器超出额定负载使用。超负荷使用可能会引起绝缘性能下降、触点粘连、接触不良等故障,甚至会导致继电器自身破损烧坏。如需技术支持请联系欣大电气服务中心。
③ 产品在仓储和使用过程中，请避免跌落、不要拆解内部元件，以免引起破损、烧坏及触电。如需技术支持请联系欣大电气服务
④ 请勿在易燃、易爆性气体等环境中使用，以及避免在有水、蒸汽、结冰后有融化现象或水滴落下的场所使用。如需技术支持请联系欣大电气服务中心。
⑤ 产品资料里的各项额定性能值,如果没有特别说明,都是在JIS C5442的标准试验状态(温度+15℃～+35℃,相对湿度25%～75%,气压86KPa～106KPa)下的值。在实际设备上进行使用时,除了负载条件以外,使用环境也必须按照与实际使用状态相同的条件进行确认。如需技术支持请联系欣大电气服务中心。
⑥ 继电器线圈是有极性的(线路图上标注有正负极),进行端子连接时请对照接线图然后再正确接线,严禁接反，如果连接错误,会引起误动作、异常发热、着火等情况发生。如需技术支持请联系欣大电气服务中心。
⑦ 避免向线圈连续施加电压超过最大切换电压。如需技术支持请联系欣大
⑧ 更多技术问题欢迎咨询我司服务中心。咨询电话:0592-6314959/18950141061
