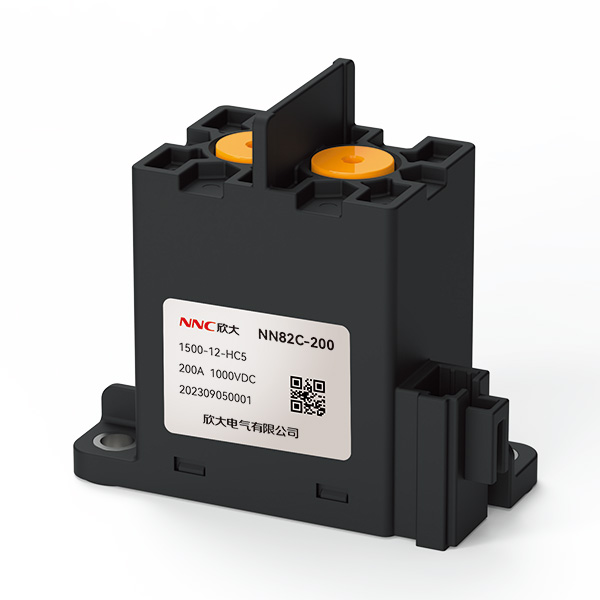

NN82C-200 | 高压直流继电器

博雪科技 高压交/直流继电器 新能源继电器 NN82C-200
Category 品牌：
核心优势：
  • 200A/1500V 高压大电流通断，抗短路 8000A，适配储能与特高压场景
  • 磁灭弧技术 + 银合金触点，电气寿命≥1.5 万次，耐 10kV 冲击电压
  • 三重国际认证，-40℃~85℃宽温稳定运行，符合 RoHS 环保标准
  • 无极性负载设计，节能型线圈可选，安装便捷且能耗低
点击“立即咨询”，获取详细报价表和技术支持！！
立即咨询

商品详情

产品特点

独特的磁灭弧设计，具有1500V的高容量切断功能
独特的接点结构，具有更更高的耐浪涌性能和电流耐受能力
独特的抗短路结构，抗短路能力达到6000A以上
高低压间耐压4000V以上
负载、线圈连接均无极性
环保产品(符合RoHS)

产品型号说明

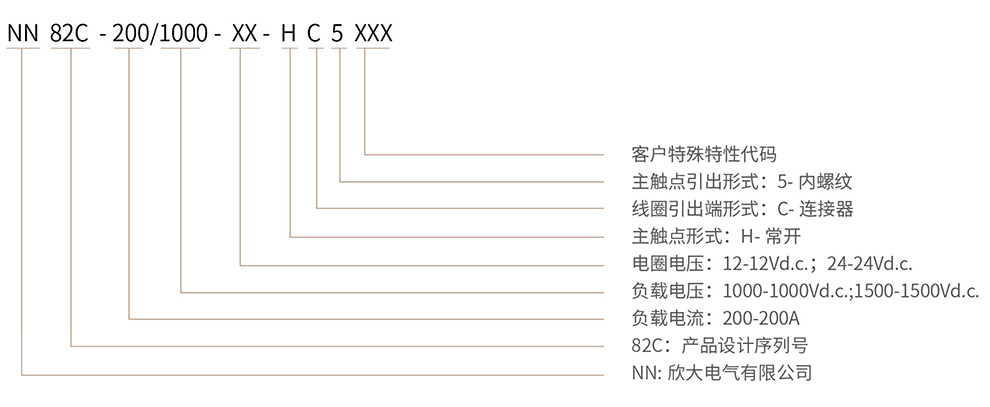

博雪科技 高压交/直流继电器 新能源继电器 NN82C-200 命名方式

主要技术参数

主触点参数

结构H
触点材料银铜合金
接触电阻≤0.3mΩ(@200A)
接触压降/
额定负载DC1500V 200A
接通电寿命400A冲击(RC=1ms) ，150A( 稳态)/50V, 7000次
400A冲击(RC=1ms) ，30A( 稳态)/1500V, 7000次
分断电寿命200A /750V,200次
150A /1500V,100次
1500A /750V,1次
切换电寿命/
短路电流6000A*(5ms),1次
额定电流200A
最小负载电流6V/1A
机械耐久性20万次(0.5秒通0.5秒断)



辅助触点参数

结构/
接触电阻/
额定负载/
切换电寿命/



线圈参数

额定电压(Vd.c.)1224/
动作电压(Vd.c.)≤9≤18/
工作电压(Vd.c.)9~ 1618 ~ 32/
释放电压(Vd.c.)≥1≥2/
线圈电阻(2)(1+ 7%)2496/
启动电流(A)*0.50.5/
启动时间(ms)///
额定电流(A)0.50.5/
启动功耗(W)*66/
稳态功耗(W)66/



注: ★” ： 表示为12V电压时

性能参数

绝缘电阻线圈与触点间1000MΩ以上
同极触点间/
主辅触点间1000MΩ以上
耐压线圈与触点间AC4000V 1分钟
同极触点间/
主辅触点间AC4000V 1分钟
耐冲击电压线圈和触点间10 kV(1.2 × 50μs)
动作时间30ms以下
释放时间10ms以下
吸合回跳5ms以下
振动正弦振动10~ 50H双振幅1.5mm,加速度49 m/s²
冲击稳定性闭合: 588 m/s²,断开196m/s²
强度588m/s²
使用环境温度-40 ~ +85°C (不结冰、无凝露)
使用环境湿度5 ~ 85%RH
重量12V约260g
24V约260g
//



注:上述值均为常温时的初始值,如有其它要求可特殊订货

安全认证

UL无认证
1、阻性切换： 50A@ 1500Vdc，6000次
2、阻性分断： 150A@ 1500Vdc，100 次
TUV无认证
1、负载1: 50A@ 1500Vdc
2、阻性分断: 250A @1500Vdc，100次
CE/



产品外形、安装及接线图

博雪科技 高压交/直流继电器 新能源继电器 NN82C-150 外形尺寸图
NN82C-150 外形尺寸图

推荐连接器:
矢崎连接器:7283-1020
天海连接器:0435系列

博雪科技 高压交/直流继电器 新能源继电器 NN82C-150 连接器
博雪科技 高压交/直流继电器 新能源继电器 NN82A-20 外形尺寸图
备注:负载和线圈均无极性
