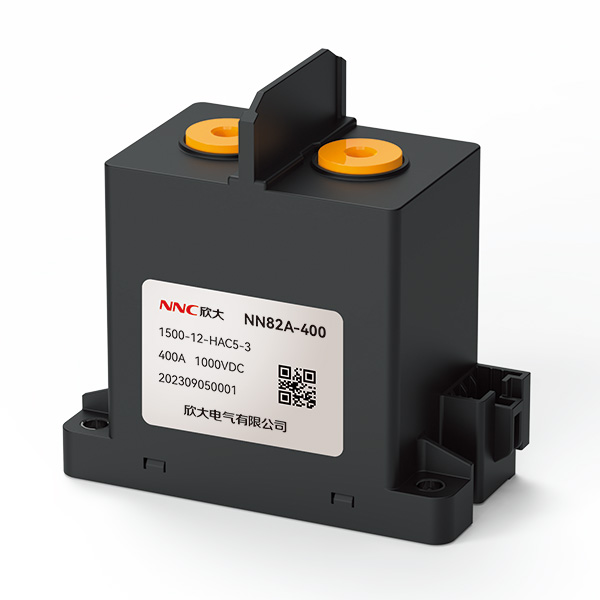

NN82A-400 | 高压直流继电器

博雪科技 高压交/直流继电器 新能源继电器 NN82A-400
Category 品牌：
核心优势：
  • 400A/1500V 超高压大电流通断，适配储能、特高压、超充等 GW 级工业场景
  • 磁灭弧 + 银钨触点，灭弧速度提升 99.5%，电气寿命达 2.5 万次以上
  • 三重国际认证（UL/CE/CCC），符合 RoHS 与 UL 94 V-0 阻燃标准
  • -40℃~85℃宽温设计，支持户外超高压环境 7×24 小时稳定运行
点击“立即咨询”，获取详细报价表和技术支持！！
立即咨询

商品详情

产品特点

独特的磁灭弧设计，具有1500V的高容量切断功能
独特的接点结构，具有更更高的耐浪涌性能和电流耐受能力
独特的抗短路结构，抗短路能力达到8000A以上
高低压间耐压4000V以上
线圈可选节能型，节能型线圈连接有极性
负载连续无极性
环保产品(符合RoHS)

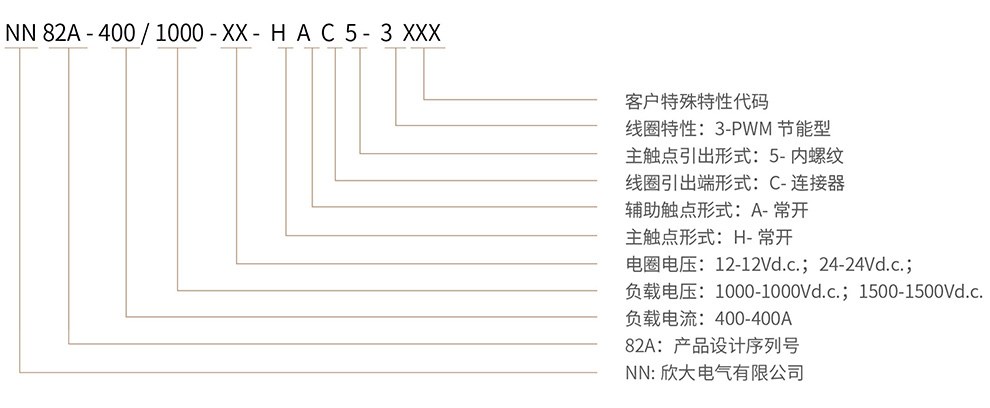

产品型号说明

博雪科技 高压交/直流继电器 新能源继电器 NN82A-400 命名方式

主要技术参数

主触点参数

结构H
触点材料银铜合金
接触电阻≤0.3mΩ(@400A)
接触压降/
额定负载DC1500V 400A
机械耐久性20万次(0.5秒通0.5秒断)
切换电寿命/
冲击电寿命稳态400A 、C=1100,37.5V,2万次
分断电寿命400A /1500V,200次
400A /1000V,500次
400A /750V,1000次
2000A /1000V,1次
1000A /1500V,1次
短路电流8000A*(5ms),1次
额定电流400A
最小负载电流6V/1A

注: “★”:节能型为6000A

辅助触点参数

结构A
接触电阻≤100mΩ
额定负载0.1A ，12V
切换电寿命10000次



线圈参数

额定电压(Vd.c.)12/24
动作电压(Vd.c.)≤9
工作电压(Vd.c.)9~ 16
释放电压(Vd.c.)≥5
线圈电阻(2)(1+ 7%)3.1
启动电流(A)*3.8
启动时间(ms)≤150
额定电流(A)0.33
启动功耗(W)*48
稳态功耗(W)4



注: ★” ： 表示为额定电压时

性能参数

绝缘电阻线圈与触点间1000MΩ以上
同极触点间/
主辅触点间1000MΩ以上
耐压线圈与触点间AC4000V 1分钟
同极触点间/
主辅触点间AC4000V 1分钟
耐冲击电压线圈和触点间10 kV(1.2 × 50μs)
动作时间30ms以下
释放时间10ms以下
吸合回跳5ms以下
振动正弦振动10 ~ 500Hz 双振幅1.5mm，加速度49m/s²
冲击稳定性10 ~ 500Hz双振幅1.5mm,加速度49 m/s²
强度闭合: 588 m/s2,断开: 196m/s2
使用环境温度-40 ~ +70°C (不结冰、无凝露)
使用环境湿度5 ~ 85%RH
重量12V约810g
24V约810g
//



注:上述值均为常温时的初始值,如有其它要求可特殊订货

安全认证

UL1、阻性切换: 100A@ 1500Vdc，6000次
2、阻性分断: 500A@ 1500Vdc，50 次
TUV / CE1、负载1: 100A@ 1500Vdc
2、阻性分断: 500A @1500Vdc，50次
CCC1、负载1: 100A@1500Vdc
2、负载2:600A@150Vdc



产品外形、安装及接线图

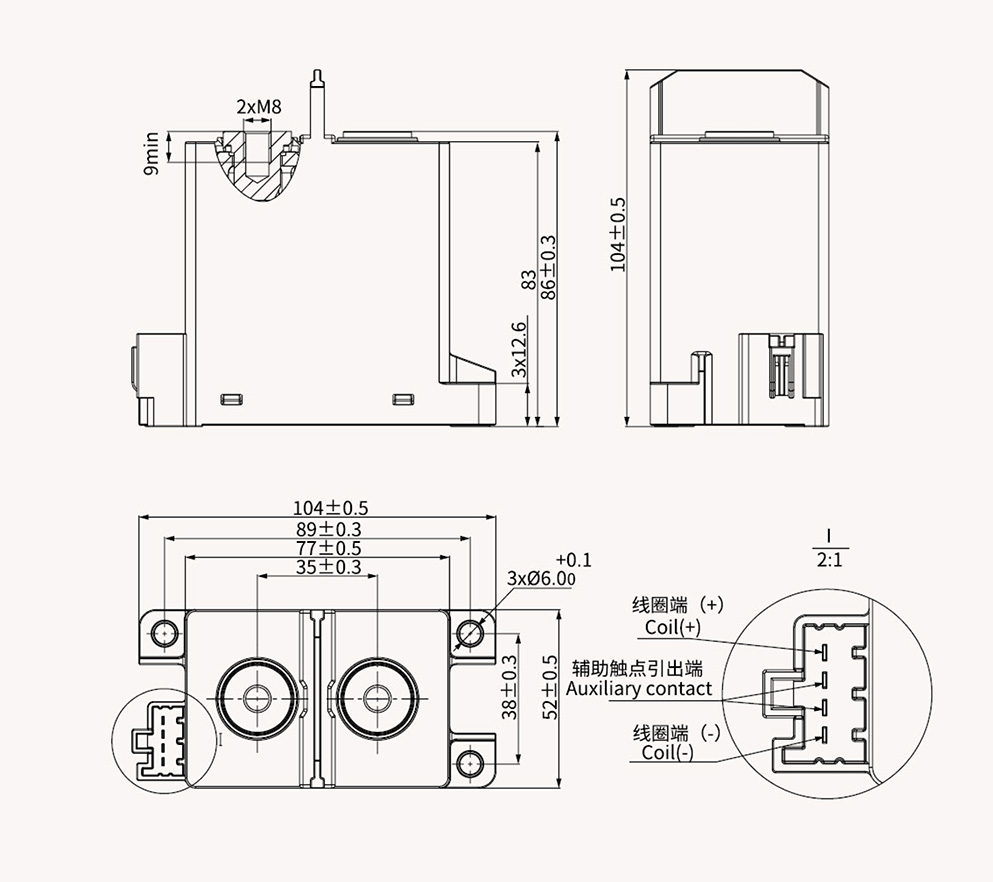

博雪科技 高压交/直流继电器 新能源继电器 NN82A-400 外形尺寸图
NN82A-400 外形尺寸图

推荐连接器:
①天海连接器THB connector:0488701
②矢崎连接器Yazaki connector:7283- 1044

供应商信号线四线插座护套卡子片型插座
天海THB
0488701		UL 3266 20AWG048870204887030117505
矢崎Yazaki
7283-1044		UL 3266 20AWG7283-10447157-40127116-4020
博雪科技 高压交/直流继电器 新能源继电器 NN82A-200 连接器

备注:连接器为选配零件。

博雪科技 高压交/直流继电器 新能源继电器 NN82A-200 连接器

说明:
1.1、2为负载端，负载无极性
2.C1、C2为线圈端，有极性，红“+”，黑“- ”
3.A1、A2 为辅助触点，辅助触点无极性
4.注:产品外形尺寸末注尺寸公差按下表执行
