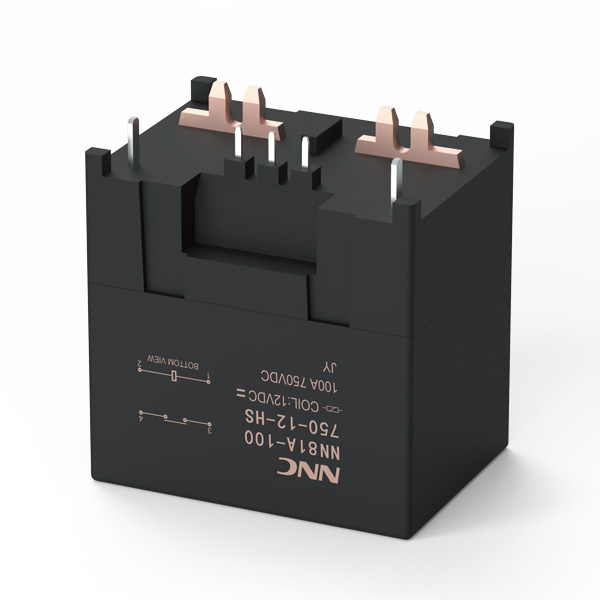

NN81A-100 | 高压直流继电器
NN81A-100 | 高压直流继电器
商品详情
产品特点
环境保护类别:RT II
独特的磁灭弧设计，具有750V的切断功能
独特的接点结构，具有更高的耐浪涌性能和电流耐受能力
高低压间耐压4000V以上
负载无极性
可选辅助触点型
环保产品(符合RoHS)

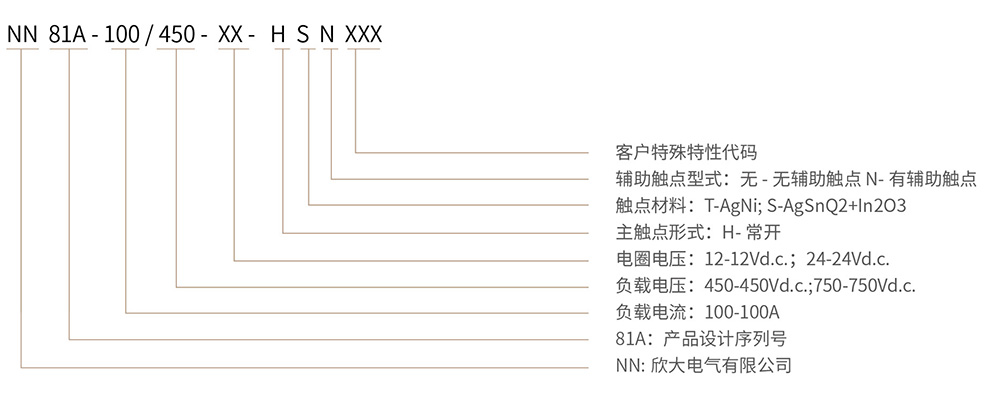

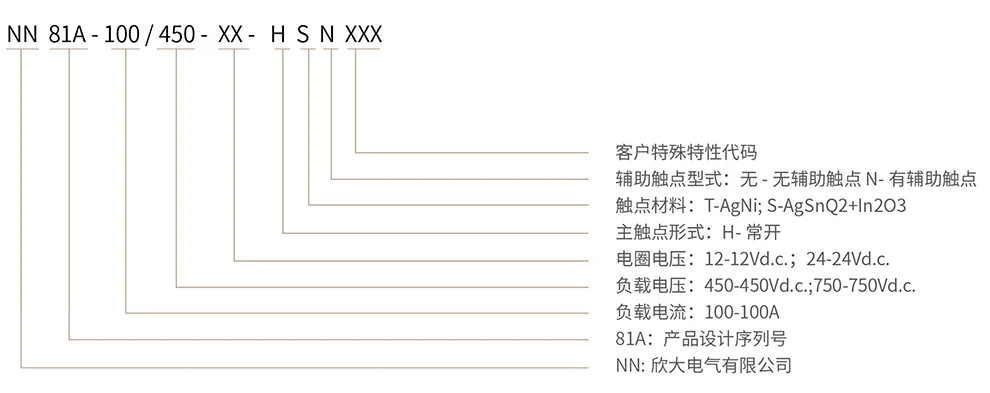

产品型号说明
主要技术参数
主触点参数
| 结构 | H |
| 触点材料 | 银合金 |
| 接触电阻 | ≤5mΩ(@20A) |
| 接触压降 | / |
| 额定负载 | DC450V 60A |
| 切换电寿命 | 40A /450V,1000次 |
| 60A /750V,1000次 | |
| 80A /450V,3000次 | |
| 接通电寿命 | 35A /750V,2.5万次 |
| 分断电寿命 | / |
| 短路电流 | / |
| 额定电流 | 100A |
| 最小负载电流 | 6V/1A |
| 机械耐久性 | 20万次(0.5秒通0.5秒断) |
辅助触点参数
| 结构 | / |
| 接触电阻 | / |
| 额定负载 | / |
| 切换电寿命 | / |
线圈参数
| 额定电压(Vd.c.) | 12 | 24 | / |
| 动作电压(Vd.c.) | ≤9 | ≤18 | / |
| 工作电压(Vd.c.) | 9~ 14 | 18~28 | / |
| 释放电压(Vd.c.) | ≥1 | ≥2 | / |
| 线圈电阻(2)(1+ 7%) | 51 | 206 | / |
| 启动电流(A)* | 0.235 | 0.116 | / |
| 启动时间(ms) | / | / | / |
| 额定电流(A) | 0.235 | 0.116 | / |
| 启动功耗(W)* | 2.8 | 2.8 | / |
| 稳态功耗(W) | 2.8 | 2.8 | / |
注: ★” ： 表示为额定电压时
性能参数
| 绝缘电阻 | 线圈与触点间 | 1000MΩ以上 |
| 同极触点间 | / | |
| 主辅触点间 | 1000MΩ以上 | |
| 耐压 | 线圈与触点间 | AC4000V 1分钟 |
| 同极触点间 | / | |
| 主辅触点间 | AC4000V 1分钟 | |
| 耐冲击电压 | 线圈和触点间10 kV(1.2 × 50μs) | |
| 动作时间 | 30ms以下 | |
| 释放时间 | 10ms以下 | |
| 吸合回跳 | 5ms以下 | |
| 振动 | 正弦振动 | 10 ~ 500Hz 双振幅1.5mm，加速度49m/s² |
| 冲击 | 稳定性 | 196m/s² |
| 强度 | 490m/s² | |
| 使用环境温度 | -40~ +85°C (不结冰、无凝露) | |
| 使用环境湿度 | 5 ~ 85%RH | |
| 重量 | 12V | 约112g |
| 24V | 约112g | |
| 48V | / | |
注:上述值均为常温时的初始值,如有其它要求可特殊订货
安全认证
| UL | 1、负载1:60A/450V 2、阻性分断:40A@450Vd.c.，1000 次 3、阻性分断: 100A@450Vdc，1000 次 |
| CE / TUV | 1、负载1:60A/450V 2、阻性分断:40A@750Vd.c.，1000 次 3、阻性分断: 100A@450Vdc，1000 次 |
| CCC | 1、负载1:100A/200V 2、负载2:60A/450V 3、负载1: 20A/750V |

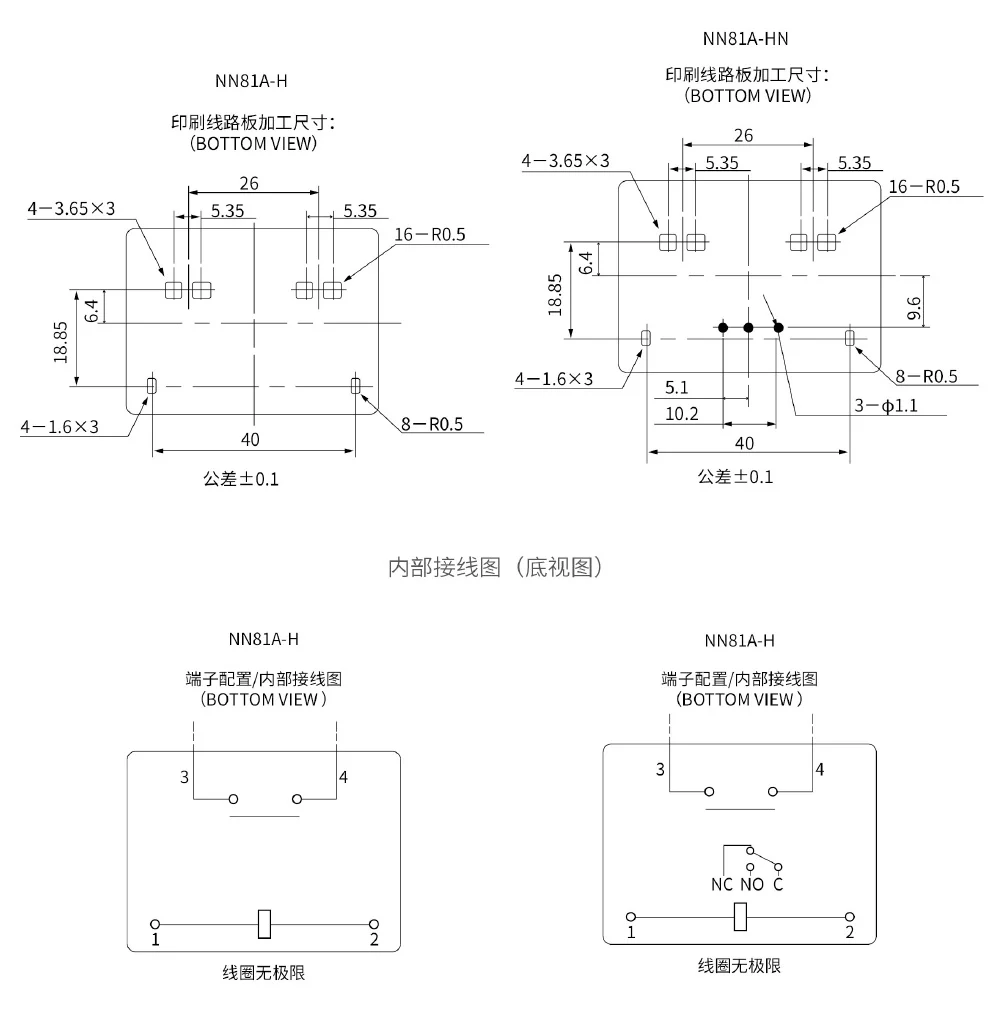

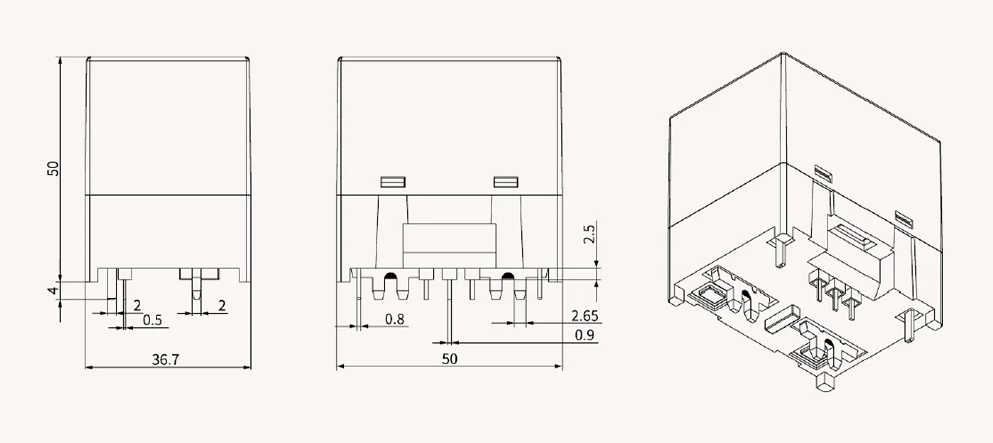

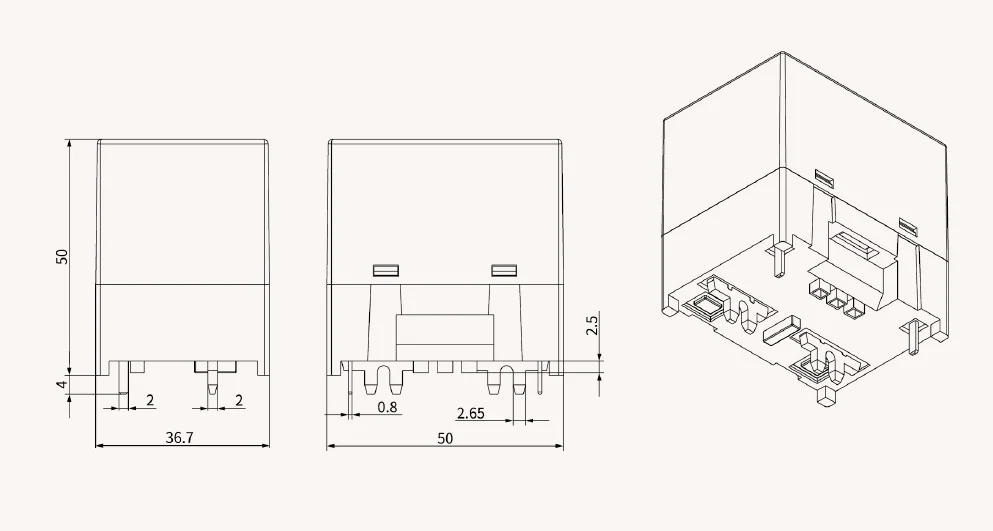

产品外形、安装及接线图
更多详情请联系我们，我们会竭诚为您服务！
-
