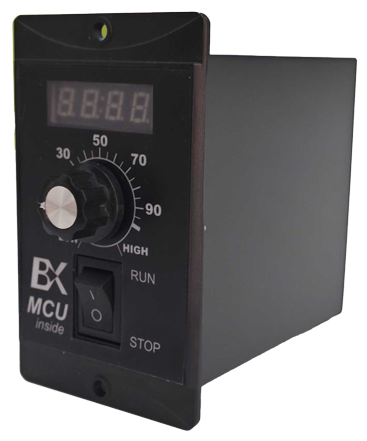

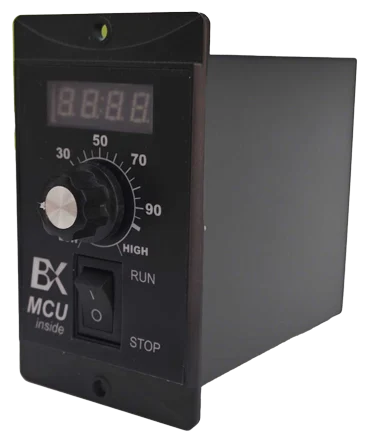

DC52-HDC | 高压直流有刷电机控制器 面板安装 DC90V/180V
DC52-HDC | 高压直流有刷电机控制器 面板安装 DC90V/180V
- 本调速器采用进口MCU数字控制技术。
- 可精确计算电机转速、加载时补偿转速，保持稳定的设定速度。
- 具有堵转过载、过流、过压保护。（无法保护非堵转过载）
- 输出电压平滑，电机运行平稳、噪声低。
点击“立即咨询”，获取详细报价表和技术支持！！
注：因产品种类过多，无法全部列出。电机有不同功率和扭矩，编码器也分为单圈、多圈、绝对值、增量式、数据位数、磁编、光编。控制器又分不同功率，支持不同通讯协议，以上可以组合出很多不同套装。
如有其他未列出需求，请联系销售，我们会为您准备相对的商品。
商品详情
使用之前
操作本产品前，请先详细阅读并注意相关安全讯息，确保自身安全及产品安全。
危险 DANGER |
|
警告 WARING |
|
注：
- 本说明书中为了详尽解说产品细部，会将外壳拿开或将安全遮盖物拆解后，以图文方式作为描述。至于本产品在运转中，务必依照规定装好外壳及配线正确，参照说明书操作运行，确保安全。
- 说明书内文的图标，为了方便说明事例，会与实物稍有不同，但不会影响客户权益。
特点:
- 本调速器采用进口MCU数字控制技术。
- 可精确计算电机转速、加载时补偿转速，保持稳定的设定速度。
- 具有堵转过载、过流、过压保护。（无法保护非堵转过载）
- 输出电压平滑，电机运行平稳、噪声低。
铭牌/型号说明

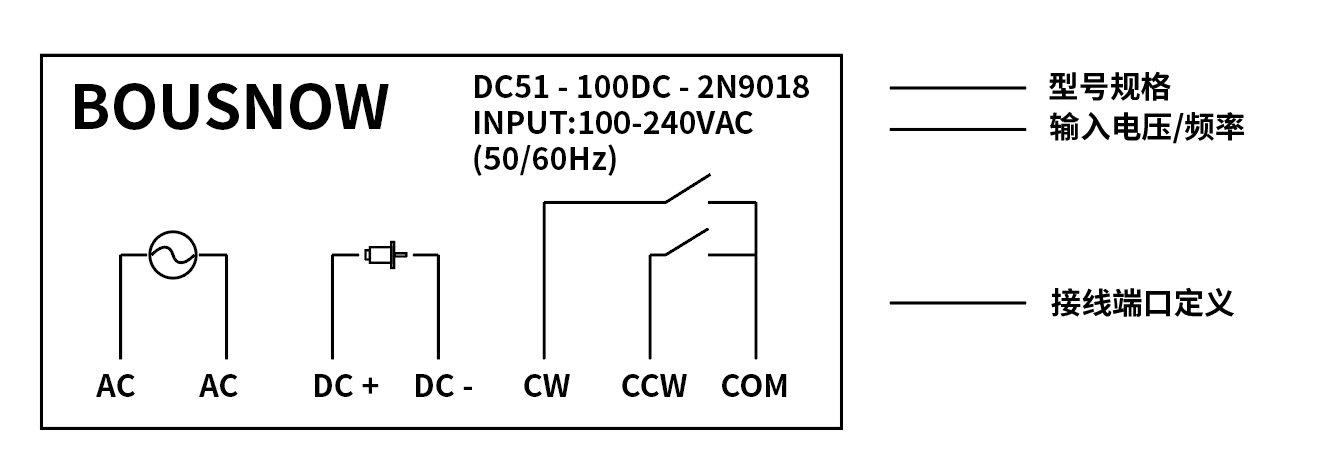

铭牌说明：

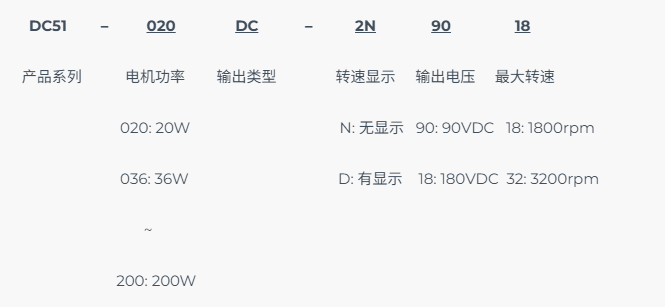

型号说明：
电气参数表
输入电压 | AC110-240V；50/60Hz |
输出电压 | DC90V / DC180V（可选） |
最大输出电流 | 2.4A |
输出功率 | 20-200W（可选） |
适配电机 | 直流有刷电机 |
最大转速 | 1800rpm / 3200rpm（可选） |
调速方式 | 面板电位器 |
冷却方式 | 自然风冷 |
防护等级 | IP20 |
接线图
面板说明：

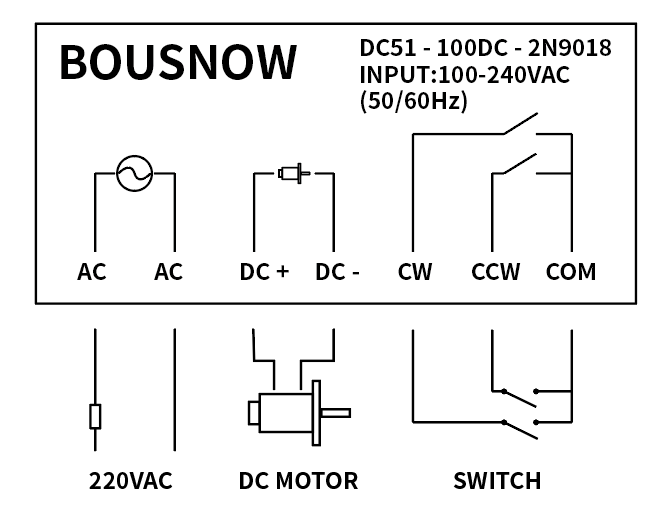

外部端口接线图
注意：当 CW 与 CCW 同时与 COM 断开时，电机将停止运行。
注意事项：
- 配线时，首先应关掉电源，配线作业应由专业人员进行，按照本说明书所示和
- 用户所需功能正确配线，确保使用安全；
- 电源线请勿接入电源端外的其他端子，否则可能会造成驱动器损坏；
- 配线线径规格的选定，请依照电工法规的规定施行配线；
- 请确保电源功率大于电机额定功率两倍以上；
- 建议电机与驱动器连接线长度小于2m。
状态显示和故障说明
下表为指示灯显示的当前状态表：
停机 | 红灯常亮，绿灯灭 |
运行 | 红灯灭，绿灯常亮 |
故障 | 红灯闪烁 |
特别注意事项：
- 使用前请确认指示灯能够正常工作；
- 故障维护请在断电状态下进行；
- 初步排除故障后建议进行试运行测试；
- 简单维护需基本熟悉本产品操作的专业人员进行；
- 故障无法解决时，请勿擅自拆卸驱动器外壳进行维修，请联系销售或技术支持。

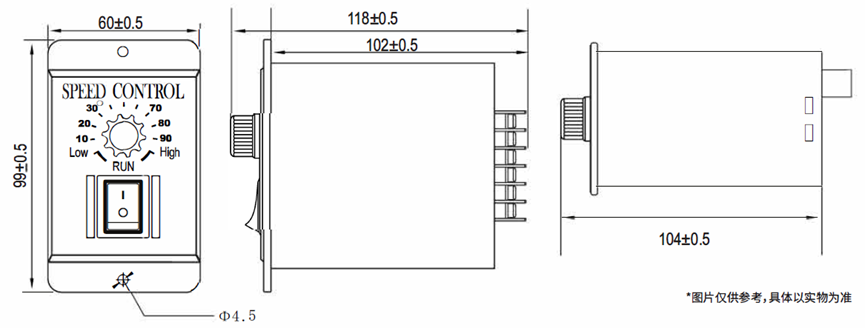

产品尺寸
单一产品或组合产品均有销售，详情请联系我们，我们会竭诚为您服务！
-
