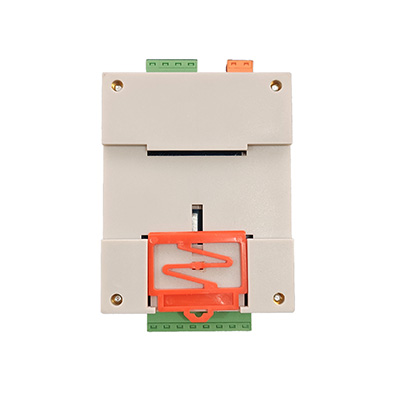

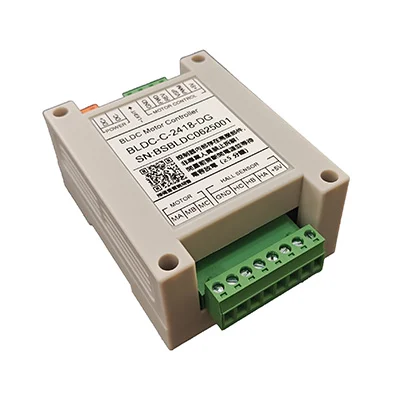

BLDC-C-2418-DG | 直流无刷电机控制器导轨安装

BLDC-C 系列低压无刷直流驱动器是一款高性能、多用途设备，输入电压 DC24~60V，输出电流 18A、功率 400W，适配 24V/48V≤400W 有霍尔无刷电机。支持电位器、PWM、模拟量等多种控制方式，采用速度闭环控制（3000RPM 下误差 ±1%），运行低噪音、低转矩脉动，具备欠压、过压等多重保护。体积小巧，支持导轨安装，工作温度 – 40℃~105℃，适用于需要精准调速的工业场景。

点击“立即咨询”，获取详细报价表和技术支持！！

注：因产品种类过多，无法全部列出。电机有不同功率和扭矩，编码器也分为单圈、多圈、绝对值、增量式、数据位数、磁编、光编。控制器又分不同功率，支持不同通讯协议，以上可以组合出很多不同套装。

如有其他未列出需求，请联系销售，我们会为您准备相对的商品。

商品详情

BLDC-C系列低压无刷直流驱动器说明书

●特点

高性能、多用途、使用宽电压、体积小功率大。
支持有霍尔无刷直流电机。
低噪音，低转矩脉动运行。
使用速度环控制最大误差±1% 在3000RPM 额定转速下。
体积小巧，支持导轨安装，可直接安装于控制柜内。

●规格参数表

名称		规格
安装方式		导轨式
输入电压		DC　24~60V
输出电流		18A
输出功率		DC24~60V,400W
适配电机		24V、48V电机，≤400W
默认转速		3000rpm（有需求可以按需要定制）
极对数		5（有需求可以按需要定制）
控制方式
速度控制	电位器控制	外接电位器
	PWM输入	Vpp=5V or 10V，F=1~20KHz，D=10%-100%	基准电压切换需调整主板内部跳线帽
	模拟量输入	0~5V ,0~10V
保护功能		欠压、过压、过流、过载、堵转、过温
运行方式		速度闭环
工作温度		-40℃~105℃ ，相对湿度：85%以下
存储温度		-40℃~125℃ ，相对湿度：85%以下
停机刹车		支持，默认不刹车（有需求可以按需要定制）
MOS过温保护		温度>95℃保护(<60℃恢复)

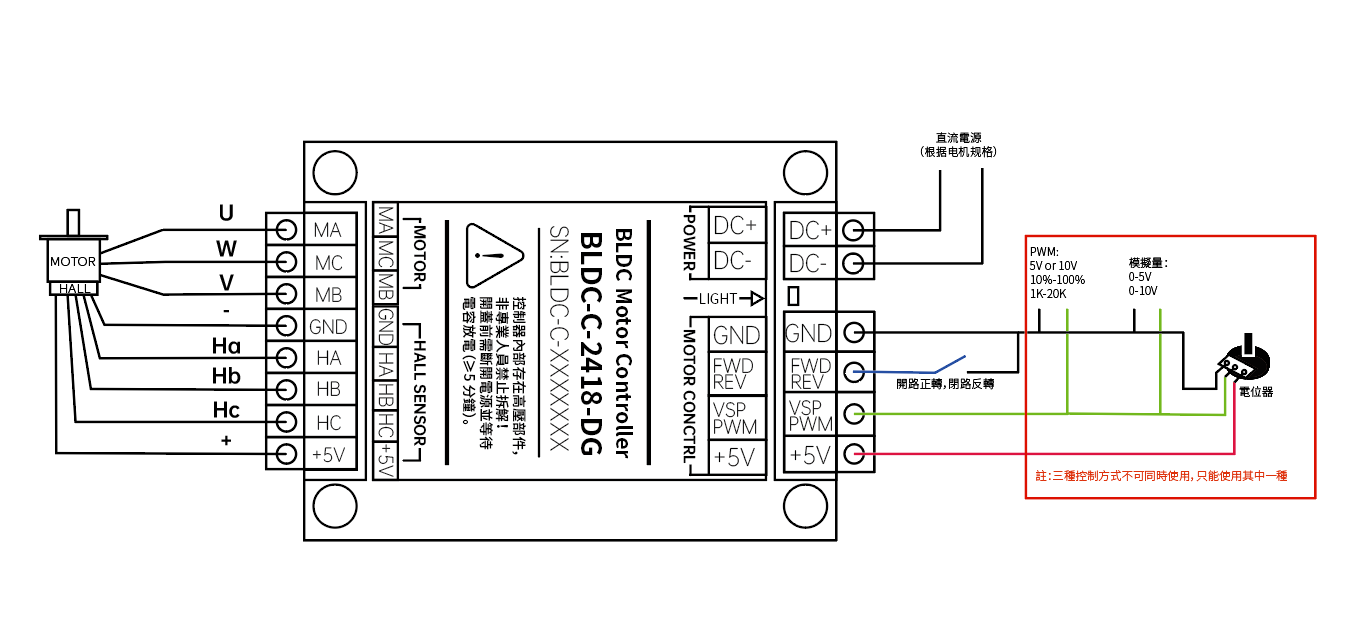

●接线说明

注：外部控制信号只能三选一，不能同时使用。

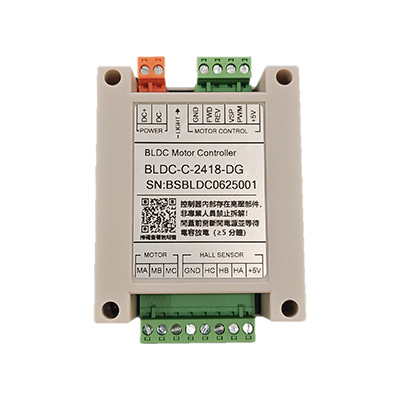

端口说明

电机	MA	电机相线A	电源	DC+	电源+
	MB	电机相线B	电源	DC-	电源-
	MC	电机相线C	指示灯	LIGHT	信号指示灯详情看故障说明
电机霍尔	GND	电机霍尔电源地	指示灯	LIGHT	信号指示灯详情看故障说明
	HC	电机霍尔C	控制信号	GND	外部端口公共端
	HB	电机霍尔B		FWD REV	默认正转，与GND相接为反转
	HA	电机霍尔A		VSP PWM	电位器、模拟量与脉冲占空比输入端口
	+5V	电机霍尔电源		+5V	外接电位器电源

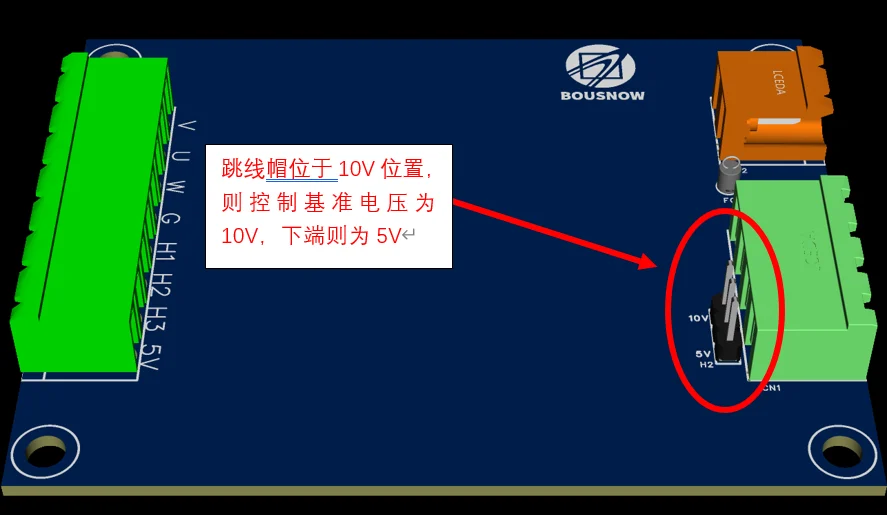

●跳线帽跳线示例（5V,10V基准电压切换）：

1.切换前，请先断电≥5分钟

2.电位器控制模式请将跳线帽置于5V位置。

●故障说明

故障状态	LED指示状态
待机	1S间隔闪烁
正常运行	常亮
短路故障	闪烁亮1次，后灭2S
欠压故障	闪烁亮2次，后灭2S
过压故障	闪烁亮3次，后灭2S
堵转故障	闪烁亮4次，后灭2S
系统偏置故障	闪烁亮5次，后灭2S
过温故障	闪烁亮6次，后灭2S
过流故障	闪烁亮10次，后灭2S
自检故障	闪烁亮12次，后灭2S

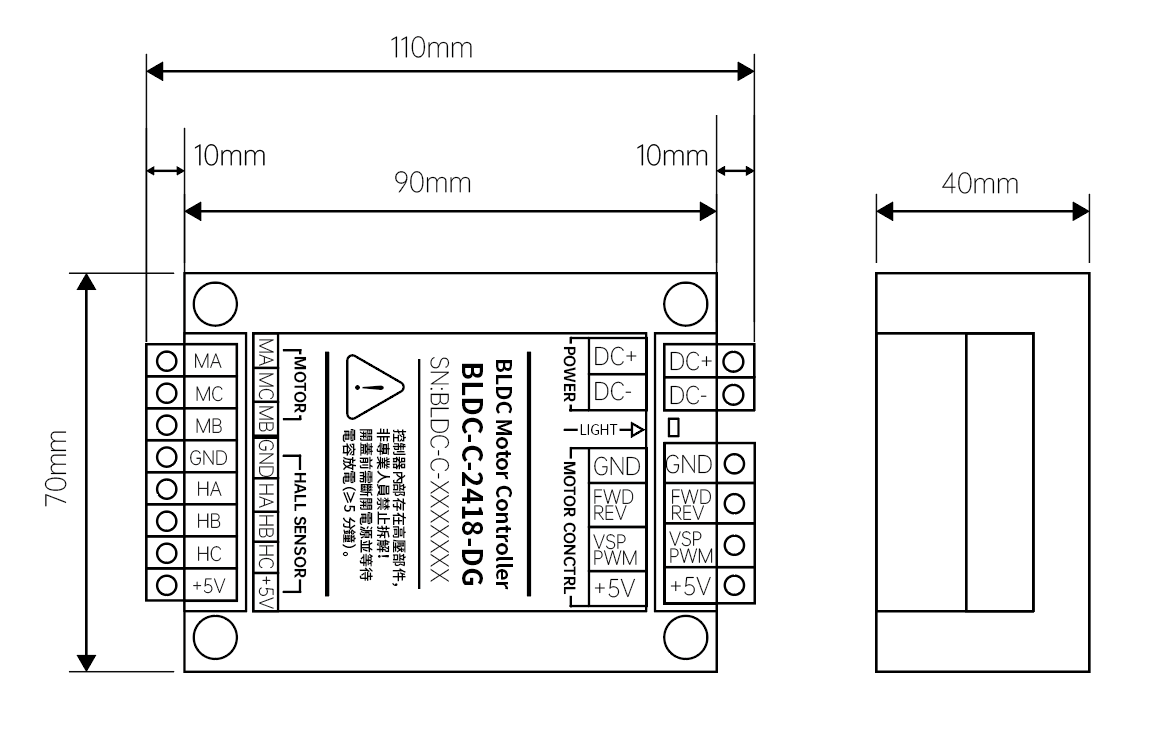

●驱动器尺寸图

●使用须知

请勿在爆炸性环境、易燃性气体环境、腐蚀性环境以及容易沾上水的场所或可燃物周围使用。
避免连续振动、过度冲击。
电机在正常运转状态下，有时电机外壳表面的温度可能会超过70℃，
因此在可能触及电机的使用环境下请加贴右图所示警告标志。
请务必将接地端子接地。
安装、连接、检查等作业须由专业技术人员进行。
请勿在通电状态下进行移动，安装和检查作业。请切断电源后再进行作业，否则有可能引起触电.

●接线异常排查

如出现电机扭矩表现无力，请按照以下方式，排查接线是否正确：
电机线霍尔对应关系
需要找出6种电机线和霍尔线的组合关系，其中只有1种是正确的接线关系，请依照如下方法测定：
1、将电源设置为低压，限制小电流输出。
2、先接好5根霍尔接线，接好后不可更改（注意霍尔电源线不能接错）。

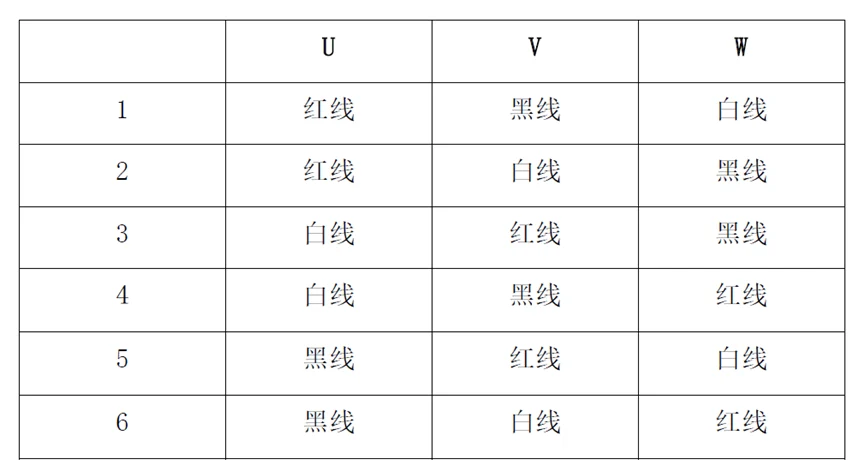

3、设电机三相线颜色为：红、黑、白，分别与模块的U、V、W进行接线。按下表6种不同排列组合进行测试，能平顺的运转或效能最好则证明接线正确，6种组合，只有1种是正确的。
