单相电机调速器电机换向控制技术解析：常见问题与解决方案

在工业自动化设备中，电机的正反转控制是常见需求，而普通款 US 调速器的换向操作若操作不当，易导致设备损坏或运行故障。博雪科技结合多年工业控制设备调试经验，针对 US 调速器电机换向控制的典型问题进行技术拆解，分享科学的操作方法与原理，助力工程师与设备维护人员提升系统稳定性。

一、核心问题：带电换向为何会损坏设备？

在实际操作中，部分用户直接通过继电器切换调速器的 CW（正转）、CCW（反转）、COM（公共端）接口实现换向，常出现继电器触点烧毁或调速器损坏的情况，核心原因在于：

带电切换的电弧冲击
电机运行时，CW/CCW/COM 接口处于带电状态，此时继电器触点强行断开会产生拉弧现象，长期使用会导致触点氧化、粘连，最终失效。
反电动势与大电流冲击
电机运转时突然换向，转子惯性会引发反向电动势，叠加启动瞬间的大电流（通常为额定电流的 5-7 倍），易击穿调速器内部的 MOS 驱动管，造成调速功能失效。

结论：带电状态下直接切换换向接口是导致设备损坏的主要诱因，必须通过逻辑控制避免此类操作。

普通款 US 调速器设计了专门的外部控制接口，通过 “先停转、再换向、后启动” 的三步法，可实现平稳换向。

操作步骤
- 闭合 SW/GND 接口（短接外部控制端口），切断调速器输出，使电机停止运转；
- 切换 CW/COM 或 CCW/COM 接口（此时接口不带电，无电弧风险）；
- 断开 SW/GND 接口，调速器恢复输出，电机按新方向运行。
电路逻辑

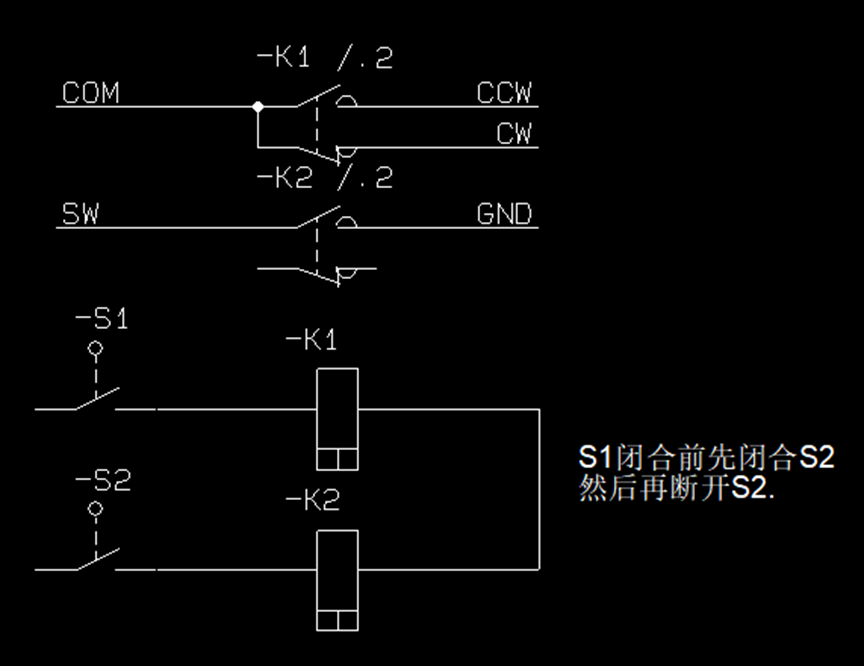

如图 1 所示，通过开关 S2（控制 SW/GND）与 S1（控制换向接口）的时序配合，确保换向动作在电机停转后进行。此时 CW/CCW 接口与 COM 端无电压，继电器触点切换时无电流冲击。
优势
无需切断主电源，响应速度快，适用于需要频繁换向的场景（如流水线传送带、物料搬运设备）。

若现场无外部控制接口，可采用 “电源切断 – 换向 – 上电” 的替代方案：

操作步骤
- 切断调速器电源（ACL 端断电），电机自然停转；
- 切换 CW/COM 或 CCW/COM 接口；
- 重新接通电源，电机按新方向启动。
电路逻辑

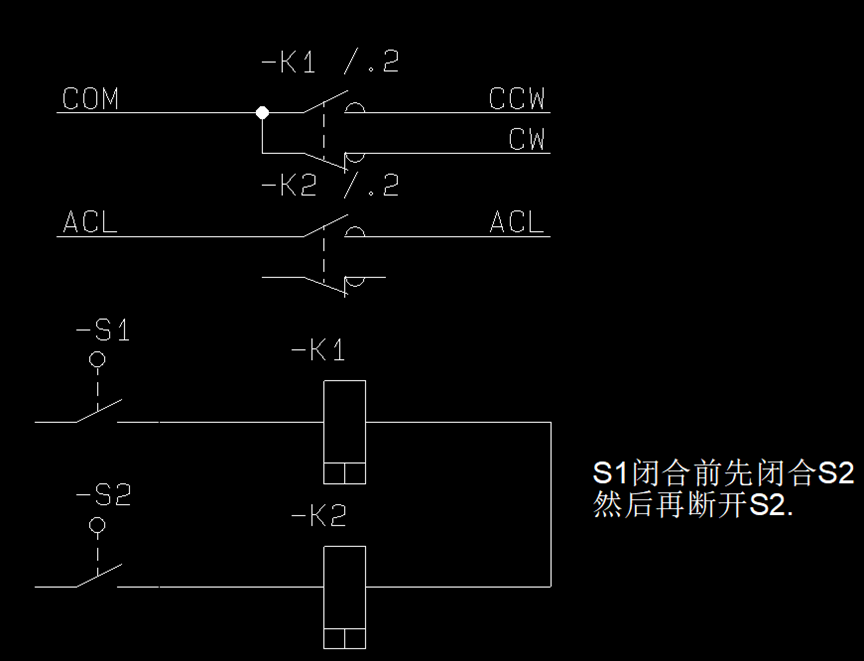

如图 2 所示，通过开关 S2 控制电源通断，确保换向操作在断电状态下完成，原理与 SW/GND 控制一致，只是将 “停转信号” 替换为 “电源切断”。
适用场景
适用于对换向频率要求不高的设备（如包装机械、小型机床），缺点是重新上电后需重新调节转速。

2023 年起生产的普通款 US 调速器新增换向保护算法：

此设计旨在强制规范操作，避免用户因误操作损坏设备。

若现场无法更改控制逻辑，普通款 US 调速器不建议继续使用，可更换为支持带电换向的专用调速器（详情可咨询博雪科技业务团队）。此类设备内置浪涌吸收电路与电流缓冲模块，能直接承受换向瞬间的电冲击，但成本略高于普通款。

除换向控制外，SW/GND 接口还可用于外部启停控制，实现远程调速器开关：

注意：此接口仅控制输出，不影响调速器内部供电，可配合 PLC、传感器实现自动化启停（如安全光栅触发时紧急停转）。

若设备需出口至国外，务必确认当地电源参数：

电压匹配：调速器分为 110V 与 220V 规格，混用会直接烧毁内部变压器；
频率适配：50Hz 与 60Hz 电源对应的调速曲线不同，错配可能导致转速异常（如 60Hz 设备接 50Hz 电源，转速会降低约 17%），长期使用会加剧电机发热。

普通款 US 调速器的换向控制核心原则是：避免带电切换方向。通过 SW/GND 接口或电源同步控制，可有效保护继电器触点与驱动电路，延长设备寿命。博雪科技建议在设备设计阶段即融入上述控制逻辑，或选择专用型号以满足高频换向需求。如需技术支持或方案定制，可联系博雪科技工程师团队获取针对性指导。
